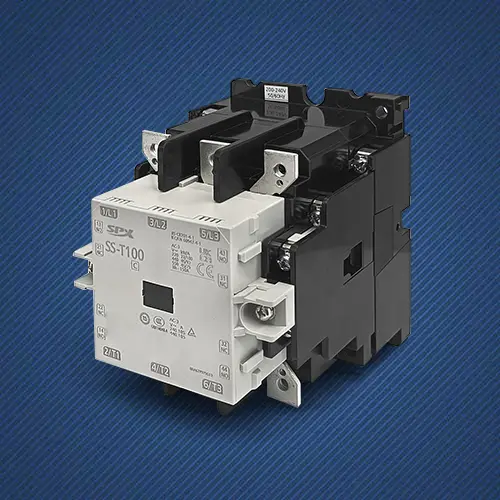

100A AC kontaktor

SPX Electric Factory-højkvalitets 100A AC-kontaktor er lavet af højkvalitets sølvbaseret legeringskontaktmateriale og en teknisk plastskal med stærk slagfasthed. Dens mekaniske levetid kan nå millioner af gange, designet specifikt til industrielle applikationer, der kræver hyppige start-stop-operationer, minimerer nedetid for vedligeholdelse og reducerer de samlede ejeromkostninger.

Feature

Den nominelle arbejdsstrøm er op til 100A, hvilket nemt kan drive højeffekt trefasede belastninger. Standard spolespændingen understøtter forskellige specifikationer såsom 24V AC. Den maksimale kontaktspænding kan nå 600V AC, hvilket kan opfylde kravene til forskellige industrielle spændingsniveauer.
Den holdbare 100A AC-kontaktor har et modulært design og understøtter panel- eller DIN-skinneinstallation, hvilket sparer skabsplads og letter installation og vedligeholdelse under arbejdet.
Nogle modeller har sikkerhedskontaktorfunktion og overspændingsbeskyttelsesdesign, hvilket giver yderligere sikkerhedsgaranti til kritiske applikationer.

Grundlæggende information

Mærkestrøm: 100 A
Antal poler: 3 poler (hovedkontakt)
Hovedkontaktkonfiguration: 3 normalt åbne (3 NO)
Hjælpekontakter: Standardkonfiguration inkluderer 1 normalt åben (NO) og 1 normalt lukket (NC)

Spoleparametre

Spolespænding: 24 V AC (eksempelmodel, andre spændinger kan tilpasses)
Trækspænding: ≤ 80 % af nominel spænding (typisk værdi)
Udløsningsspænding: ≥ 20 % nominel spænding (typisk værdi)

Elektriske og mekaniske egenskaber
Nominel isolationsspænding: 690 V AC
Maksimal kontaktspænding: 600 V AC
Nominel effekt: i stand til at styre en trefaset motor på ca. 55kW ved 380V AC spænding
Mekanisk levetid: op til 1000000 operationer
Elektrisk levetid: Under nominel belastning overstiger den typiske værdi 100.000 operationer

Beskyttelsesniveau: IP20, forhindrer fingrene i at røre ved farlige dele
Arbejdstemperaturområde: -5 °C til +60 °C
Opbevaringstemperaturområde: -40 °C til +70 °C

Anvendelse

100A AC-kontaktoren på lager styrer trefasede asynkronmotorer til ventilatorer, pumper, kompressorer, transportører og andre tunge maskiner.
Anvendes til strømstyring af centrale klimaanlæg, køletårnsventilatorer og store vandpumper.
Som en nøglekomponent i kondensatorskift og automatisk kraftoverførselssystem (ATS).
Styr store lysgrupper, elektriske døre, sceneudstyr og andre høje strømbelastninger.
