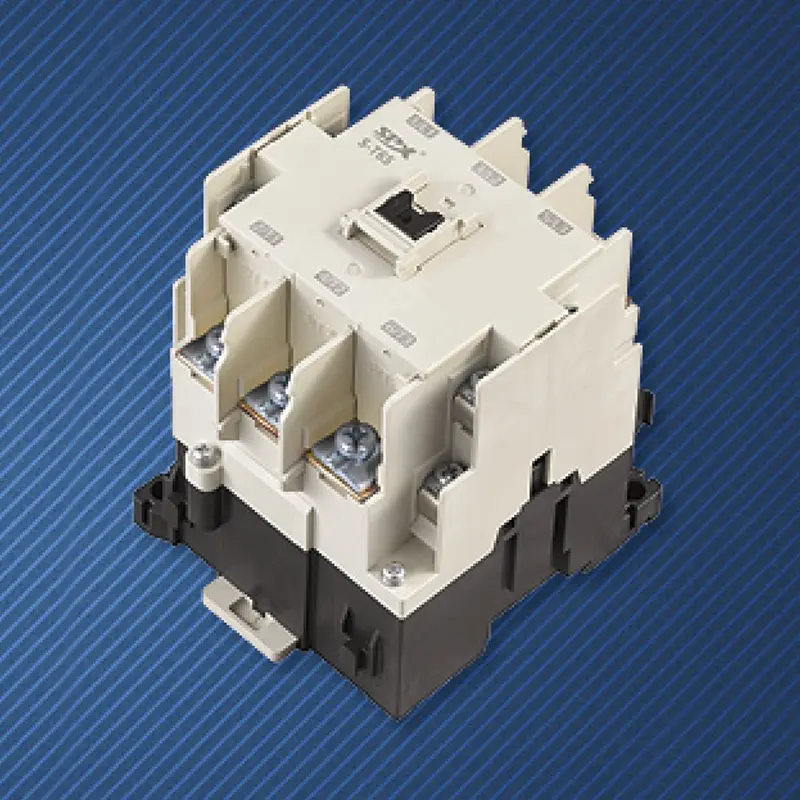

65A kontaktor til bærer AC-enhed

Den højkvalitets 65A kontaktor til bærer AC-enhed produceret af SPX Electric Factory er en automatisk koblingsenhed, der bruger elektromagnetiske principper til at styre kredsløb. Den driver mekaniske kontaktbevægelser gennem små strømme (spoleelektrificering genererer et magnetfelt) for at opnå on-off af højstrøms hovedkredsløb. Dens kernestruktur inkluderer elektromagnetisk system (spole, jernkerne), kontaktsystem (hovedkontakt bærer høj strøm, hjælpekontakt bruges til styrekredsløb) og lysbueslukningsanordning (eliminerer lysbue). Velegnet til scenarier som motorstartstop, lysstyring, industrielt udstyrs strømstyring osv., Det har egenskaber af sikkerhed og pålidelighed, stærk hyppig driftsevne og isolering af høj- og lavspændingskredsløb. Det er en nøgleudførelseskomponent i automationskontrolsystemer.

Ledningsteknik: Forbind startknappens normalt åbne kontakt parallelt med den normalt åbne hjælpekontakt på 65A-kontaktoren til Carrier AC Unit, aktiver kontaktoren, og luk den normalt åbne hjælpekontakt. Ved kontinuerligt at levere strøm til spolen gennem dens eget normalt åbne punkt, dannes selvlåsning. Et tryk på den røde stopknap får kontaktoren til at miste strøm.

Installation og vedligeholdelse

Inden installationen skal inspektionen bekræfte, om de tekniske data for den tilpassede 65A-kontaktor til Carrier AC Unit opfylder standarderne, såsom nominel spænding, strøm, driftsfrekvens osv. Det er også nødvendigt at kontrollere, om udseendet er beskadiget, om handlingen er fleksibel, og måle DC-modstandsværdien og isolationsmodstandsværdien af ​​spolen. Installationspositionen skal være lodret med en hældning på ikke mere end 5°, og den ene side af varmeafledningshullet skal vende i lodret retning. Når du installerer ledninger, skal du undgå, at dele såsom skruer, spændeskiver og stik falder af, hvilket kan få AC-kontaktoren til at sætte sig fast eller kortslutte. Efter installationen er det nødvendigt at kontrollere, om ledningerne er korrekte. Når hovedkontakten ikke er elektrificeret, skal den tændes og slukkes flere gange for at kontrollere, om der er støj efter hovedkontaktens påvirkning og jernkernens tiltrækning. Først efter at have bekræftet, at der ikke er nogen fejl, kan den tages i brug. Det er ikke tilladt at tilslutte AC-kontaktoren til DC-strømforsyningen, ellers vil det brænde spolen

SPX AC magnetisk kontaktor parameter

Ramme (A)			SS-T65
KW/HP(AC-3) Reted effekt(AC-3) IEC60947-4		220V	18.5/22
		380V	30/45
Reted strøm (AC-3) GB14048.4		220V	68
		380V	65
Reted varmestrøm (A)			100
Reted insutaled spænding (V)			690
Hjælpekontakt AC-15	Kontakte	Standard	2NO+2NC
	Omvendt strøm (A)	220V	1.6
		380V	0.95
Elektrisk liv			65
Maskinisk liv			300
Disposition og monteringsdimension
			Type	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
