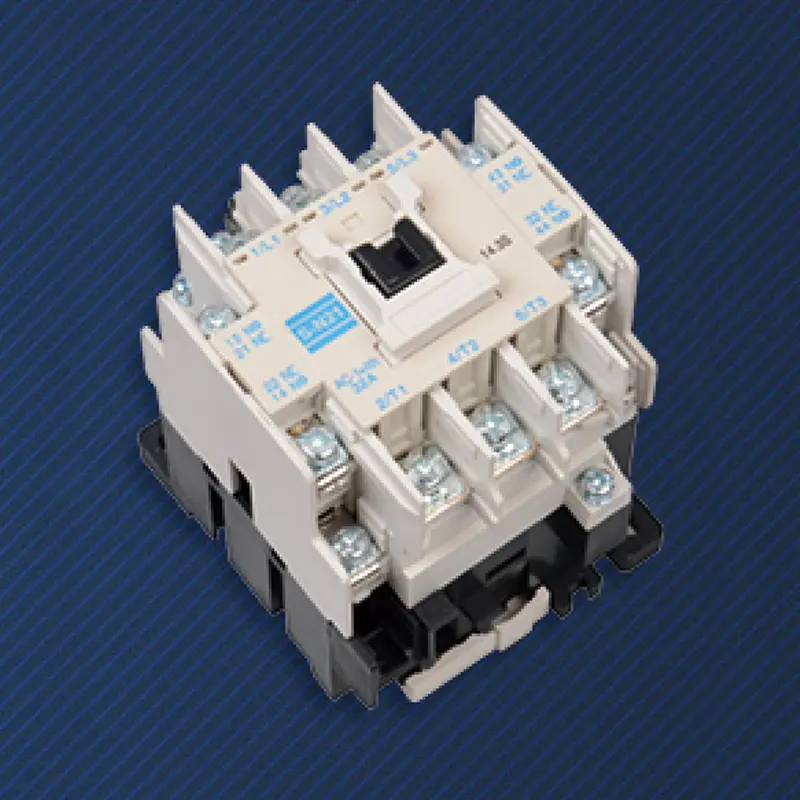

AC magnetisk kontaktor

Produktbeskrivelse

Højkvalitets AC Magnetic Contactor lavet af SPX Electric er det fysiske udgangspunkt for alle automatiseringsstyringer. Efter PLC'en har afgivet kommandoen, fuldfører AC elektromagnetisk kontaktor et afgørende spring fra svage styresignaler til stærkt elektrisk drev, før motoren rent faktisk roterer. Det er ikke den mest komplekse komponent, men det er en uerstattelig og tidskrævende pålidelig udfører i industrielle kraftsystemer.
Ved at drive mekaniske kontakter med elektromagnetisk kraft etableres fuldstændig elektrisk isolation mellem styrespolen (lavspændingssiden) og hovedkredsløbet (højspændings højstrømssiden). Dette undgår grundlæggende risikoen for, at højspænding kommer ind i kontrolsystemet, hvilket sikrer sikkerheden for personale og følsomt udstyr såsom PLC'er.
Den mekaniske handling af kontaktpunktet er normalt ledsaget af en klar og hørbar "klik"-lyd, og de fleste produkter har et visuelt positionsindikatorvindue, der giver direkte og pålidelig feedback om fysisk tilstand.
Strømmen ved start af motoren kan nå 5-8 gange den nominelle værdi. De sølvbaserede legeringskontakter, der er specielt designet til elektromagnetiske kontaktorer, og deres hurtige lukkevirkning kan modstå sådanne intense strømstød, som er et svagt led i mange elektroniske afbryderkomponenter.
Når kontakten afbrydes, vil der dannes et klart luftisoleringsgab, og derefter vil belastningssiden og strømsiden blive fuldstændigt afbrudt uden risiko for lækstrøm, hvilket opfylder strenge sikkerhedsforskrifter for vedligeholdelse af strømafbrydelser.
Den elektromagnetiske og mekaniske kernestruktur af AC Magnetic Contactor har stærk tolerance over for temperatur, fugtighed, støv og visse spændingsudsving. I barske industrielle miljøer er dens pålidelighed normalt bedre end komplekse rene elektroniske enheder.
Efter millioner af mekaniske levetider er slid på AC Magnetic Contactor (såsom kontakterosion) forudsigelig og gradvis, hvilket gør det nemt at udvikle forebyggende vedligeholdelsesplaner og undgå pludselige katastrofale fejl.

Hvordan kernekomponenter arbejder sammen

1. Elektromagnetisk system (drevkilde):
Spole: accepterer styrespænding (såsom 24V AC/DC, 220V AC) og omdanner elektrisk energi til et magnetfelt.
E-type statisk jernkerne og dynamisk jernkerne: Efter at spolen er aktiveret, genererer den magnetisk kraft for at tiltrække den dynamiske jernkerne. Den indbyggede kortslutningsring er specielt designet til at eliminere vibrationer og støj forårsaget af AC-nulkrydsning, hvilket sikrer et stille og jævnt sug i AC-miljøer.

2. Kontaktsystem (udførelsesenhed):
Hovedkontakt (normalt åben): Fremstillet af sølvbaserede materialer (såsom sølvcadmiumoxid), der er modstandsdygtige over for svejsning og har lav kontaktmodstand, i stand til at føre høje strømme i hovedkredsløbet.
Hjælpekontakt: mekanisk forbundet med hovedkontakten, bruges til at styre kredsløbets selvlåsning, signalfeedback eller interlocking, normalt med et modulært design, der kan kombineres fleksibelt.

3. Bueslukningssystem (sikkerhedsskærm):
Ved brydning af høje strømme vil der opstå højtemperaturbuer mellem kontakterne. AC-magnetkontaktoren bruger et lysbueslukningsdæksel af metalgitter til at skære, afkøle og hurtigt slukke lysbuen, hvilket beskytter kontakterne mod erosion og forhindrer ulykker forårsaget af, at lysbuen flyver ud.

Anvendelse

AC Magnetic Contactor er en standardkonfigurationskontrolenhed til alle direkte online-start, stjernedelta-start og blødstarterudgangsmotorer.
AC Magnetic Contactor bruges til at styre belastninger såsom store elektriske varmerør, industriovne, lysgrupper osv., der kræver hyppig tænd/sluk.
Nøgleudførelsesenheden i automatisk overførselsomskifter (ATS): ansvarlig for fysisk tilslutning eller afbrydelse af strømforsyningsledningen under skift af to strømkilder.

Hovedstrømkredsløbet for udstyr såsom kraner, kompressorer og trykstøbemaskiner er tilsluttet eller afbrudt.

SPX husholdnings AC modulær kontaktor parameter

Ramme (A)			SS-N21
KW/HP(AC-3) Reted effekt(AC-3) IEC60947-4		220V	5,5/7,5
		380V	15/11
Reted strøm (AC-3) GB14048.4		220V	22
		380V	22
Reted varmestrøm (A)			32
Reted insutaled spænding (V)			660
Hjælpekontakt AC-15	Kontakte	Standard	2NO+2NC
	Omvendt strøm (A)	220V	1.6
		380V	0.95
Elektrisk liv			100
Maskinisk liv			500

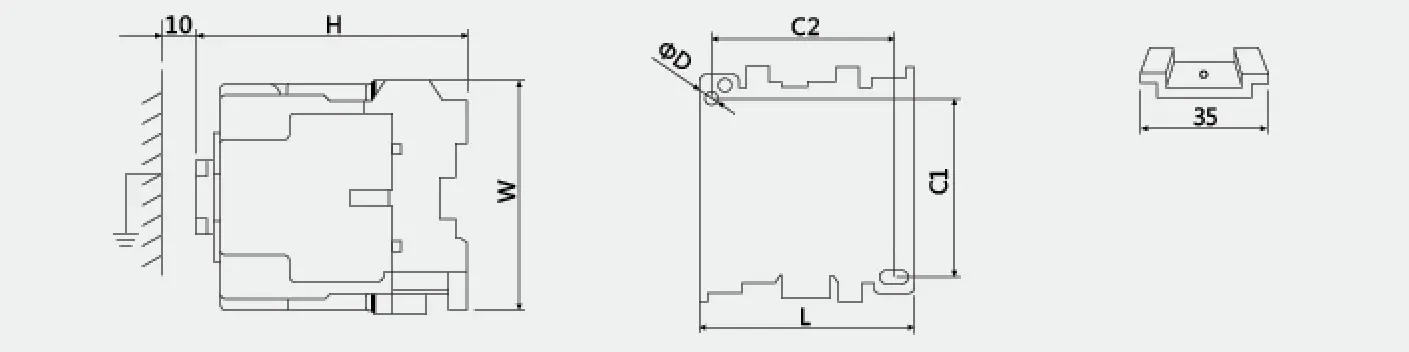

Disposition og monteringsdimension
			Type	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
