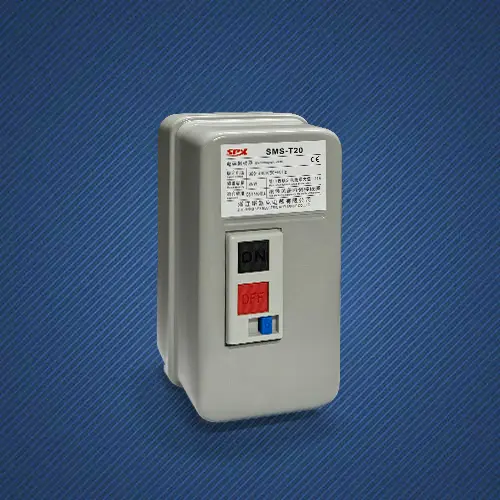

Magnetisk motor startkontakt

Ved udstyret og produktionslinjens startpunkt har operatøren brug for en "strømafbryder", der direkte og sikkert kan styre motorens skæbne uden at være afhængig af komplekse elektriske kabinetter. SPX holdbare magnetiske motorstarter-kontakt blev født til dette formål. Det kondenserer det traditionelle "knap/afbryder+kontaktor+beskytter" split kontrolsystem til et robust og intuitivt integreret betjeningspanel. Dette er ikke kun en kontakt, men også en lokal kraftkontrolstation med indbyggede beskyttelsesfunktioner, der giver operatøren den mest effektive og sikre direkte kontrol.

Kernestyrker

Integrerede vandtætte og støvtætte knapper (start/stop) eller drejekontakter (ON/OFF), med tydelig identifikation og enkel og direkte betjeningslogik, kan betjenes sikkert uden professionel elektrikerviden.
Operatøren rører kun ved det sikre lavspændingskontrolpanel, og alle højspændingskomponenter er fuldstændigt indesluttet i et robust metal- eller teknisk plasthus med mulighed for nødstop (svampehoved). I nødstilfælde kan maskinen standses med et enkelt tryk i overensstemmelse med sikkerhedsbestemmelserne.
Huset har normalt et højt beskyttelsesniveau (såsom IP55, IP65), som kan modstå støv, vandsprøjt og oliepletter. Den magnetiske motorstarterkontakt er velegnet til barske miljøer såsom værksteder, udendørs og skylleområder.
For at eliminere behovet for lange styrekabler med flere ledere fra kontrolpanelet til kontrolskabet, kræver magnetmotorstarterkontakten kun tilslutning af strøm- og motorledninger, hvilket sparer over 50 % i lednings- og installationsomkostninger.

anvendelse

Maskinsidens kontrolboks til luftkompressorer, vandpumper, ventilatorer, blandere og andet udstyr giver operatører mulighed for at starte og stoppe på stedet og observere udstyrets status.
Startkontrolstationen for transportbånd, elevatorer og feedere letter direkte kontrol af materialeleveringspersonale.
Kontrolhåndtag til elektriske hejseværker, mobile hydraulikstationer og rengøringsmaskiner for at opnå synkron bevægelse af udstyr og kontrol.
Landbrugsvandingspumper, spildevandsbehandlingsudstyr og entreprenørmaskiner, magnetmotorstartkontakten har et højt niveau af beskyttelse mod vind, regn og støv.

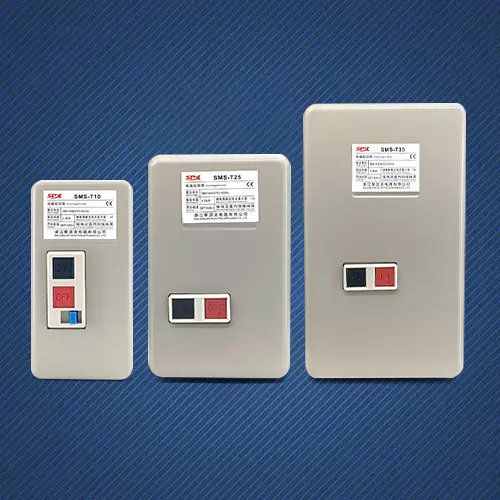

SPX magnetisk motorstarterparameter

Ramme (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Reted strøm(AC-3)EC60947-4		220V	2,2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Reted strøm(AC-3)GB14048.4		220V	13/11	20	20	26		35
		380V	7/9	20	20	25		32
Reted varmestrøm (A)			20	32		50		60
Reted insutaled spænding (V)			660
Hjælpekontakt AC-15	Kontakte	Standard	1 NEJ	1NO+1NC	2NO+2NC
	Reted strøm (A)	220V	1.6
		380V	0.95
Elektrisk vurdering			IP30
Maskinisk liv			1000		500
Disposition og monteringsdimension
			Type	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

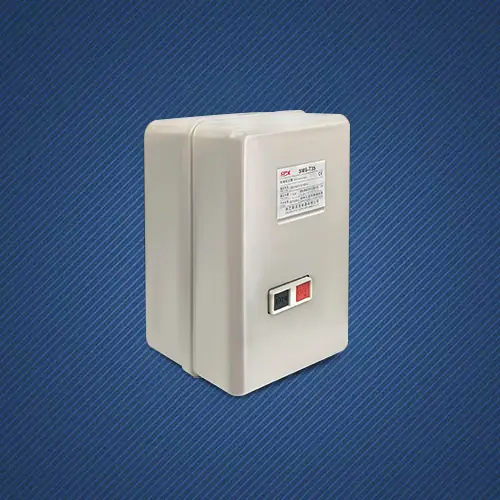

SPX magnetisk motorstarter S3-T25 Detaljer

*Indre

*Serie
