4P 250A 200A støbt kabinet afbryder

I sammenhæng med stadig strengere moderne elektriske sikkerhedsstandarder kræver flere og flere anvendelsesscenarier fuldstændig isolering og beskyttelse af alle strømførende ledere, inklusive neutrale ledninger. SPX-fabrikkens højkvalitets 4P 250A 200A støbt kasseafbryder er en ingeniørpraksis under dette kernekoncept. Det er specifikt indsat på kritiske kredsløb med ubalancerede trefasede belastninger, væsentlige harmoniske komponenter, eller hvor firepolet isolering er påkrævet i henhold til reglerne. Denne serie er ikke kun et beskyttende apparat, men også en højtidelig forpligtelse til systemoverholdelse, drifts- og vedligeholdelsessikkerhed og belastningstilpasning, der sikrer sikker og sikker strømindgang fra mellemstore kommercielle faciliteter til avancerede industrielle applikationer.

Funktion:

De to specifikationer på 200A og 250A dækker nøjagtigt de almindelige mellemstore distributionskapacitetskrav på ca. 100kW til 125kW (400V-system). 4P 250A 200A strømafbryder med støbt kabinet er det bedst egnede valg til gulvfordelingsbokse, strømforsyninger til store udstyrsgrupper, datacentersøjleskabe og andre scenarier.

Brugere kan vælge den bedst egnede model baseret på nøjagtig beregning af belastningsstrøm, undgå omkostninger og pladsspild forårsaget af "stor hest, der trækker lille bil", og opnå den optimale balance mellem beskyttelsesfordele og investeringsfordele.

Når et stort antal enfasede ikke-lineære belastninger (såsom IT-servere, LED-belysning) får den tredje harmoniske til at overlappe på den neutrale linje, kan den fulde strømbeskyttelsesevne af 4P 250A 200A støbt kabinet afbryder N-pol forhindre den skjulte og farlige brandfare ved neutral linje overbelastningsopvarmning.

Under vedligeholdelse eller reparation kan der opnås synkron og absolut isolation af alle strømførende ledere (L1, L2, L3, N), ved at afbryde denne afbryder, hvilket skaber et absolut sikkert elektrisk miljø for operatører og opfylder de obligatoriske krav til isolationsintegritet i TN-S og andre systemer.

Enhver pol (inklusive N-polen), der registrerer en overbelastnings- eller kortslutningsfejl, vil udløse en 4-polet synkron øjeblikkelig afbrydelse, hvilket sikrer, at fejlen er fuldstændig isoleret og forhindrer ulykken i at eskalere.

Anvendelse:

Som hovedfordelingsafbryder for standardgulve i kontorbygninger og store detailbutikker under TN-S-systemet opfylder den sikkerhedsforskrifter og beskytter blandede mængder af belysning og stikkontakter.

Indgangskontakten på søjlehovedskabet i det mellemstore datacenter leverer strøm til downstream-serverskabe og styrer den neutrale harmoniske strøm, der genereres af IT-belastninger.

Strømforsyningens indgående beskyttelse i kontrolcentret af den automatiserede produktionslinje har blandede belastninger såsom motorer (trefaset) og regulatorer (enfaset) på produktionslinjen.

SPX SM50-250 serien af ​​støbt kabinet afbryder MCCB parameter

Ramme (A)		SM50-250(NF-CV)
Nominel strøm i(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 690V
Antal stænger		3			4
Begrænset brudkapacitet		C	S	H	C	S	H
Kortslutningsafbrydelseskapacitet (kA) AC400V		18	30	50	18	30	50
Betjen kortslutning (kA) AC400V		9	15	25	9	15	25

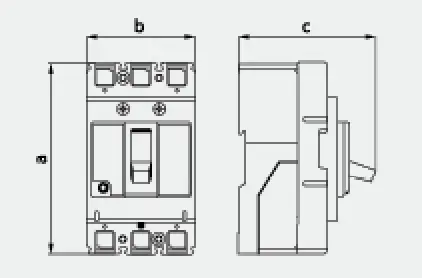

Profilbillede
	a	165			165
	b	105			140
	c	90			90

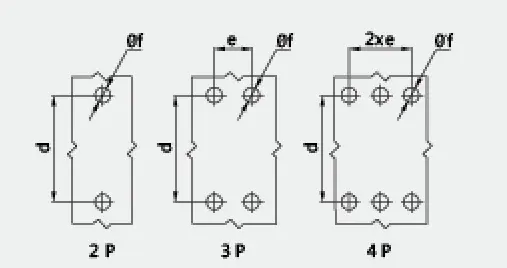

Monteringsbillede
	d	126			126
	e	35			35
	f	5			5
Maskinens levetid		4000
Elektrisk levetid		2000
Elektrisk betjeningsenhed (MD)		●
Udvendigt drejehåndtag		●
Automatisk udløsningsanordning		Termisk-magnetisk
