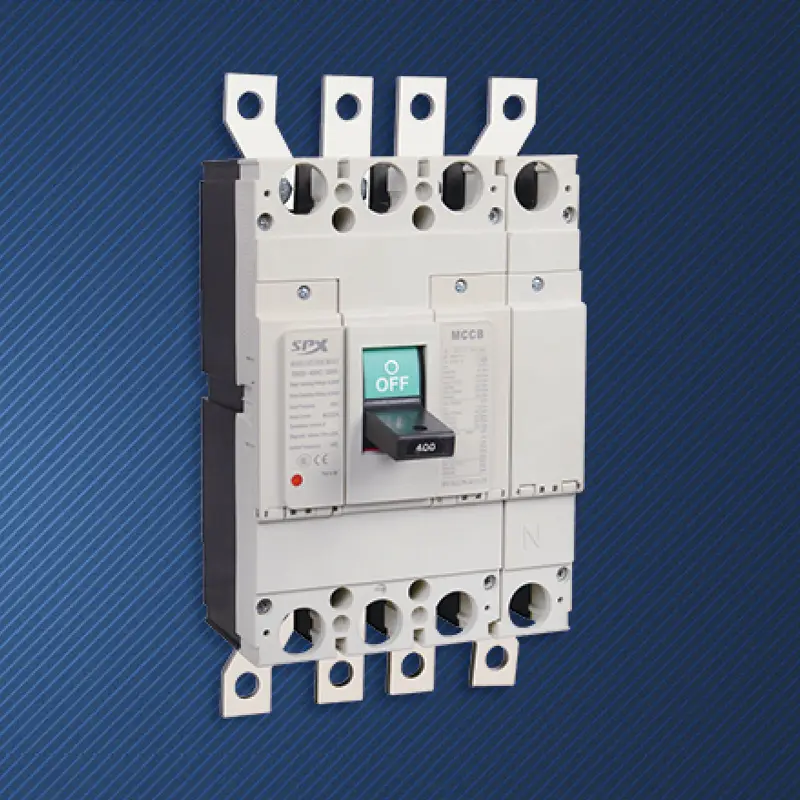

4P 350A støbt kabinet afbryder

I store bygninger eller industrianlæg med en effektkapacitet på flere hundrede kilowatt vokser distributionssystemets kompleksitet og sikkerhedskrav eksponentielt. Den SPX-tilpassede 4P 350A støbte kasseafbryder er designet specifikt til "kilden" eller "aorta" af sådanne komplekse systemer. Det går ud over en enkelt beskyttelsesfunktion og påtager sig tre kerneopgaver: afbrydelse af fejlstrømme, styring af harmoniske strømme genereret af ikke-lineære belastninger (såsom it-udstyr og frekvensomformere), der vender tilbage til den neutrale linje, og giver absolut sikkerhed og fuldstændig elektrisk isolation under vedligeholdelse. Det er den 'stabiliserende kraft', der sikrer en sikker og stabil drift af systemet selv under enorme, ubalancerede og harmoniske rige belastninger.

Fordel

I ikke-lineære belastningssystemer med høj kapacitet vil den tredje harmoniske strøm overlejre den neutrale linje, hvilket får dens strøm til at langt overstige faselinjestrømmen. N-polen på 4P 350A Circuit Breaker har overbelastnings- og kortslutningsbeskyttelsesevner på samme niveau som fasepolen (350A), som pålideligt kan fungere i denne unormale situation og forhindre den neutrale ledning i at overophede og antænde på grund af langvarig overbelastning. Dette er en grundlæggende sikkerhedsrisiko, som ikke kan løses med en trepolet afbryder.
Når der opstår en jord- eller kortslutningsfejl, opnår de fire poler synkron afbrydelse på millisekundniveau, og det defekte kredsløb (inklusive potentielt strømførende N-ledninger) er fuldstændig isoleret fra strømforsyningssiden, hvilket giver det højeste niveau af sikkerhedsbeskyttelse for personale og udstyr, der fuldt ud overholder de strenge krav til totalisolerede elektriske apparater i IEC og GB-standarder.
Udstyret med en elektronisk udløserenhed kan den fint indstille beskyttelsesparametre for hver af de fire poler. Den korte forsinkelsesbeskyttelsesfunktion af højkvalitets 4P 350A støbt kasseafbryder er nøglen til at opnå fuldt selektiv udløsning af øvre og nedre niveauer, hvilket sikrer, at kun minimumsområdet er isoleret i tilfælde af en fejl; Samtidig kan den overvåge og registrere strømmen af ​​hver fase og neutral linje, hvilket giver dataunderstøttelse til strømkvalitetsanalyse og fejlsporing.
Ved at vedtage et rammedesign med stor kapacitet, har det fremragende varmeafledningsydelse og dynamisk termisk stabilitet og kan modstå en kontinuerlig strøm på 350A og høj-intensitet kortslutning elektrisk stød.
Den kan integrere firepolede hjælpekontakter, alarmsignaler, shunt-/underspændingsudløseranordninger og elektriske betjeningsmekanismer, hvilket nemt opnår fjernovervågning, automatisk omskiftning og sammenkobling med bygningsstyringssystemer.

Anvendelse

Den tilpassede 4P 350A støbte kasseafbryder fungerer som den vigtigste indgående strømafbryder for datacentergulvene under TN-S strømforsyningssystemet, beskytter og isolerer strømdistributionssystemet, der indeholder et stort antal enfasede serverskabe, og effektivt administrerer den 3. harmoniske.
Lavspændingssidens hovedafbryder på transformere i store indkøbscentre, superhøje kontorbygninger og stjerneklassificerede hoteller opfylder kravene i sikkerhedsbestemmelserne til isolering af alle strømførende ledere.
Sportssteder, teatre, tertiære hospitaler og andre vigtige steder med flere enfasede belastninger skal bruge 4P 350A Circuit Breaker med støbt kabinet til deres hovedfordelingsskabe for at sikre sikkerhed og kompatibilitet.
4P 350A afbryderen med støbt hus giver strømbeskyttelse og neutral-harmonisk strømbeskyttelse til store svejseværksteder og produktionslinjer med centraliseret drevudstyr med variabel frekvens.

SPX SM30-400 serien af ​​støbt kabinet afbryder MCCB parameter

Ramme (A)		SM30-400(NF-CW)						Driftsegenskaber
Nominel strøm i (A)		250, 300, 315, 350, 400
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 690V
Antal stænger		3			4
Begrænset brudkapacitet		C	S	H	C	S	H
Kortslutningsafbrydelseskredsløb (kA) AC400V		25	35	50	25	35	50
Betjen kortslutning (kA) AC400V		15	20	25	15	20	25
Profilbillede
	a	258			258
	b	140			185
	c	153			153
Monteringsbillede
	d	195			195
	e	45			45
	f	8			8
Maskinens levetid		4000
Elektrisk levetid		1500
Elektrisk betjeningsenhed (MD)		●
Udvendigt drejehåndtag		●
Automatisk udløsningsanordning		Termisk-magnetisk
