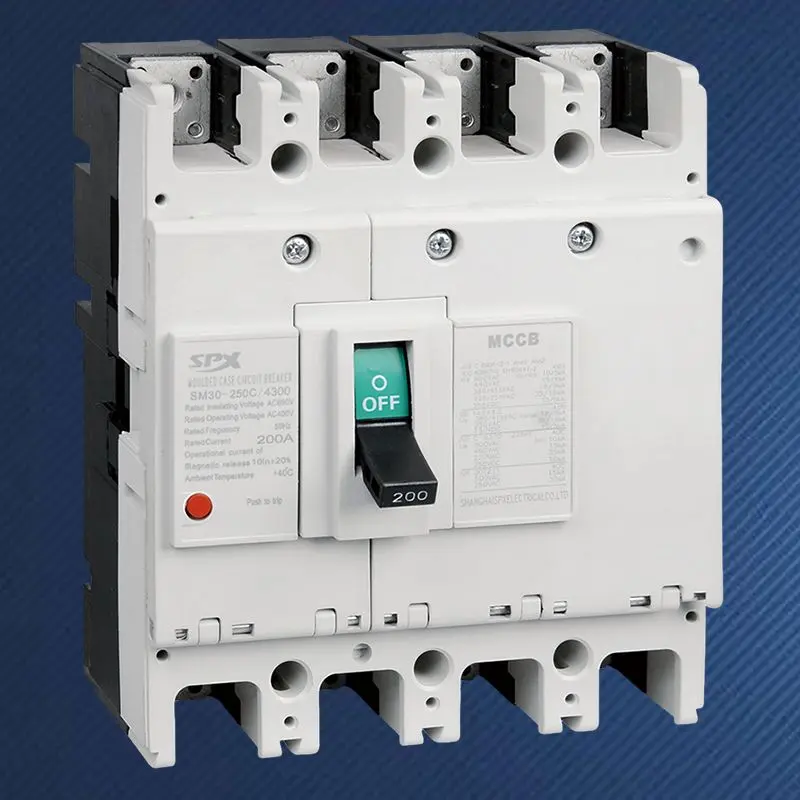

4P 200A støbt kabinet afbryder

I moderne kommercielle bygninger, datacentre og industrielle miljøer, der bruger et stort antal enfasede ikke-lineære belastninger, er traditionelle trepolede afbrydere ikke længere i stand til at opfylde alle kravene til sikker isolering. Fødslen af ​​SPX højkvalitets 4P 200A Circuit Breaker med støbt kabinet ligger i at opnå fuldstændig isolering og kontrol af strømførende ledere. Den beskytter ikke kun trefasede ledninger, men bruger også sin afgørende fjerde pol (N-pol) til at afbryde og isolere neutrale ledninger, hvilket fundamentalt løser udstyrsskader, brandrisici og farer for elektrisk stød for personale forårsaget af neutral ledningselektrificering, potentiel drift eller fejlstrømme. Det er et strategisk valg til at løse komplekse strømforsyningskvalitet og høje sikkerhedsstandarder.

Fordel

I afbrudt tilstand kan den samtidig afbryde alle fase- og neutrale ledninger, hvilket giver det højeste niveau af sikkerhedsgaranti for vedligeholdelse af backend-udstyr og linjeinspektion, fuldt ud i overensstemmelse med de strenge krav til isolationsintegritet i jordingssystemer såsom TN-S og TT.
I situationer, hvor trefasede belastninger er alvorligt ubalancerede eller tredje harmoniske strømme er betydelige (såsom stor LED-belysning, IT-udstyrsklynger), kan den neutrale linje føre unormale strømme. 4P 200A strømafbryderen med støbt hus sikrer, at neutral- og faseledningerne afbrydes synkront i tilfælde af overbelastning eller kortslutningsfejl, hvilket forhindrer N-ledningen i at overophedes og forårsage brand.
Hvis en pol svigter (inklusive N-polen), vil afbryderen være sammenkoblet med fire poler for at sikre, at det defekte kredsløb er fuldstændig isoleret.
N-polens beskyttelsesfunktion kan konfigureres i henhold til standarder og applikationskrav, almindeligvis kendt som fuld beskyttelsestype (med samme nominelle strøm- og beskyttelsesegenskaber som fasepolen) eller justerbar type, for at tilpasse sig forskellige systemjordings- og beskyttelseskoordineringskrav.
Når udstyret med elektroniske udløseranordninger, kan præcise korte forsinkelsesindstillinger bruges til at opnå fuldstændig selektiv koordinering med lavere niveau tre eller fire polet beskyttelsesudstyr, hvilket sikrer strømforsyningskontinuitet.
Designet og materialevalget af den højkvalitets 4P 200A støbte kasseafbryder tager højde for muligheden for højordens harmoniske strømme i den neutrale linje, hvilket sikrer langsigtet stabilitet under drift.
Den holdbare 4P 200A støbte kasseafbryder bruger kontaktmaterialer, lysbueslukningssystemer og isoleringsrammer af samme kvalitet som højkvalitets trepolede MCCB'er, hvilket sikrer mekanisk og elektrisk holdbarhed under firepolet synkron drift.

Anvendelse

4P 200A strømafbryderen med støbt hus på lager fungerer som hovedafbryderen for indgående strømafbrydere til store indkøbscentre, kontorbygninger og hoteller under TN-S-systemet, og opfylder de sikkerhedsbestemmelser, der kræver, at hovedafbryderen afbryder alle strømførende ledere.
Sørg for indgående ledningsbeskyttelse og synkron beskyttelse af neutrale linjer til søjleskabene i computerrum med et stort antal enfasede servere, der forårsager alvorlig 3-faset ubalance og harmonisk forvrængning.
Hovedafbryderen til strømfordeling i hospitalsoperationsstuer, laboratorier og store scenelys- og lydsystemer er designet til at forhindre overophedning forårsaget af overlejring af 3. harmonisk på den neutrale linje.
4P 200A afbryderen med støbt kabinet, som den øverste beskyttelsesenhed af dual power transfer switch (ATSE), kan også isolere den neutrale linje absolut, når der skiftes mellem to strømkilder, hvilket undgår utilsigtet parallelforbindelse af neutrale linjer i forskellige systemer.

SPX SM30-250-serien af ​​MCCB termiske magnetiske parameter

Ramme (A)		SM30-250(NF-CW)						Driftsegenskaber
Nominel strøm i (A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 690V
Antal stænger		3			4
Begrænset brudkapacitet		C	S	H	C	S	H
Kortslutningsafbrydelseskapacitet(kA) AC400V		18	30	50	18	30	50
Betjen kortslutning (kA) AC400V		9	15	25	9	15	25
Profilbillede
	a	165			165
	b	105			140
	c	90			90
Monteringsbillede
	d	126			126
	e	35			35
	f	5			5
Maskinens levetid		4000
Elektrisk levetid		2000
Elektrisk betjeningsenhed (MD)		●
Udvendigt drejehåndtag		●

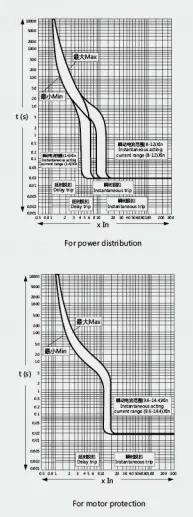

Automatisk udløsningsanordning		Termisk-magnetisk

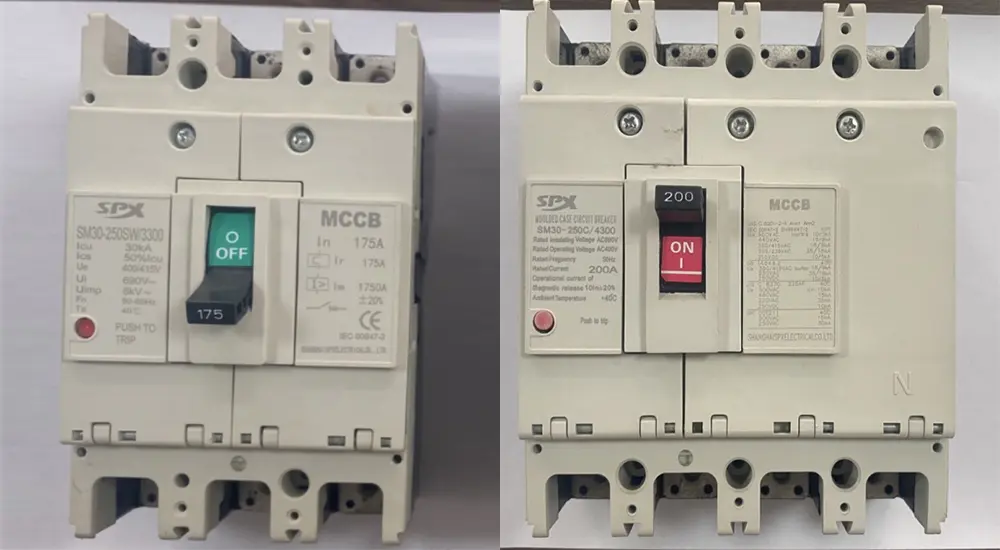

Set forfra
