At vælge det rigtigeMolded Case Circuit Breaker (MCCB)er en kritisk beslutning, der direkte påvirker elektrisk sikkerhed, systempålidelighed og driftseffektivitet. MCCB'er er meget brugt i industrielle, kommercielle og infrastrukturelle strømdistributionssystemer på grund af deres høje strømværdier, justerbare beskyttelsesindstillinger og robuste design.
Denne omfattende vejledning forklarer, hvordan du vælger den rigtige afbryder med støbt hus baseret på strømstyrke, brydekapacitet, type overstrømsenhed, overholdelse af standarder og anvendelsesscenarier. Træk på industriens bedste praksis og teknisk indsigt fraSPXstøbte afbryderløsninger, har denne artikel til formål at hjælpe ingeniører, entreprenører og indkøbsprofessionelle med at træffe informerede beslutninger.

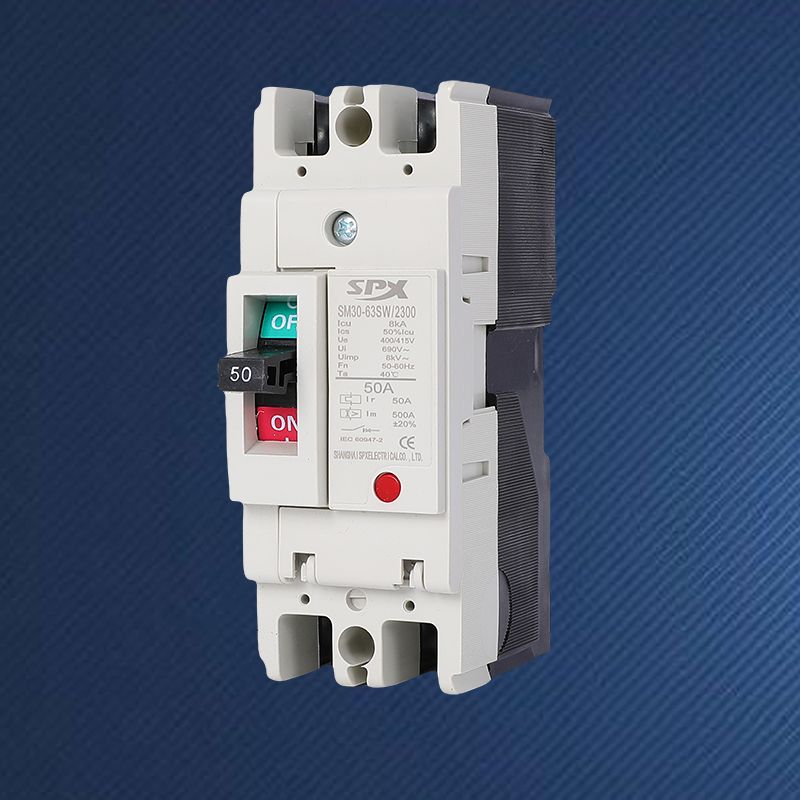

A Støbt hus afbryderer en type elektrisk beskyttelsesanordning designet til at beskytte kredsløb mod overbelastning, kortslutninger og jordfejl. Afbryderen er indkapslet i et støbt isoleringshus, hvilket giver mekanisk styrke og øget sikkerhed.
I modsætning til miniatureafbrydere (MCB'er) understøtter MCCB'er højere strømværdier - typisk fra 15A op til 2500A - og tilbyder justerbare tripindstillinger, hvilket gør dem ideelle til krævende strømfordelingsmiljøer.
En forkert valgt MCCB kan udløse unødvendigt eller undlade at udløse under fejl, hvilket kan føre til dyr nedetid eller sikkerhedsrisici.
Den nominelle strøm definerer den maksimale kontinuerlige strøm, som MCCB kan bære uden at udløse. Den skal være lidt højere end systemets normale driftsstrøm.
Brydekapacitet refererer til den maksimale fejlstrøm, som MCCB sikkert kan afbryde. Høje industrielle miljøer kræver ofte MCCB'er med høj kortslutningsbrudkapacitet.
Vælg mellem 2P, 3P eller 4P MCCB'er afhængigt af enkeltfasede eller trefasede systemer.
Sørg for, at MCCB overholder IEC 60947-2, UL 489 eller andre gældende standarder.
Producenter kan lideSPXtilbyder en bred vifte af støbte afbrydere designet til både standard og kundetilpassede applikationer.
| Parameter | Beskrivelse |
|---|---|
| Nominel spænding (Ue) | Maksimal driftsspænding |
| Nominel strøm (ind) | Kontinuerlig aktuel vurdering |
| Brydekapacitet | Maksimal fejlstrømsafbrydelsesevne |
| Trip indstilling | Justerbar overbelastnings- og kortslutningsbeskyttelse |
| Feature | MCB | MCCB | ACB |
|---|---|---|---|
| Nuværende rækkevidde | Op til 125A | 15A–2500A | 800A–6300A |
| Justerbarhed | Ingen | Ja | Ja |
| Ansøgninger | Bolig | Industriel / Kommerciel | Hovedindkomst |
Korrekt installation og vedligeholdelse forlænger levetiden for støbte afbrydere betydeligt.
De fleste MCCB'er har en mekanisk levetid på 10-20 år, afhængig af driftsforhold og vedligeholdelse.
Ja, MCCB'er med justerbare termiske og magnetiske indstillinger bruges almindeligvis til motorbeskyttelse.
Hyppige snubler, overophedning eller synlige skader er nøgleindikatorer.
Absolut. MCCB'er er meget udbredt i sol- og vindenergidistributionssystemer.
At vælge den rigtige støbte kabinetafbryder handler ikke kun om at opfylde de nuværende krav – det handler om at sikre langsigtet sikkerhed, pålidelighed og ydeevne. Ved at forstå vurderinger, applikationer og standarder kan du vælge en MCCB, der passer perfekt til dine systembehov.
Hvis du er på udkig efter pålidelige, højtydende afbrydere i formstøbt hus understøttet af ingeniørekspertise,SPXtilbyder omfattende løsninger skræddersyet til globale markeder. Du må gernekontakt osat diskutere dine projektkrav og få professionel support.
