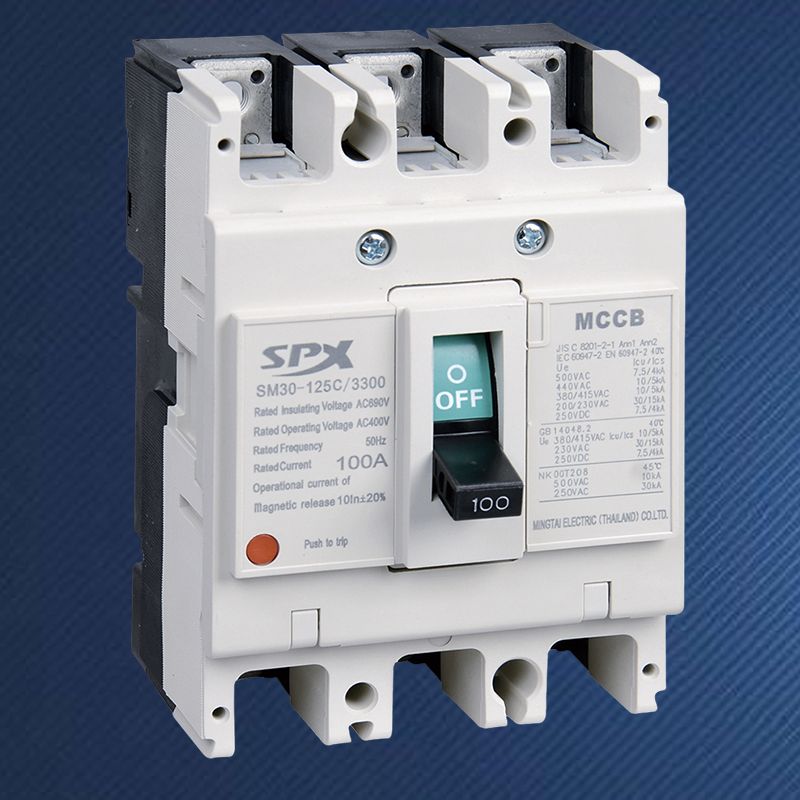

Lavspændings støbt kabinet afbryderer en meget vigtig beskyttelsesenhed i moderne strømdistributionssystem. Den integrerer manuel kontrolfunktion og automatisk beskyttelsesfunktion, som ikke kun sikrer fleksibiliteten i driften, men også sikrer elektricitetssikkerheden. Dens arbejdsprincip er hovedsageligt baseret på realtidsovervågning af kredsløbets elektriske parametre og afbryde hurtigt kredsløbet, når unormale forhold såsom overbelastning, kortslutning, underspænding osv. occur.
Kontakt system:ansvarlig for at lede strøm under normale forhold og bryde kredsløbet hurtigt ved udløsning.
Bueslukningssystem:bruges til at slukke den lysbue, der dannes under analyse og forhindre beskadigelse af udstyr.
Betjeningsmekanisme:manuel eller elektrisk lukning og åbning, generelt fri udløsningsmekanisme.
Frigøre:bruges til at detektere fejl og udløse tripping action, almindelige typer omfatter termomagnetisk (bimetal til overbelastningsbeskyttelse, elektromagnetisk spole til kortslutningsbeskyttelse) eller elektronisk (gennem transformer-sampling, mikroprocessorstyring).
Indkapsling:giver isolering, beskyttelse og strukturel støtte, normalt støbt af materialer med høj dielektrisk styrke.
Normal drift:under sikre belastningsforhold forbliver hovedkontakten lukket, strømmen fortsætter med at passere normalt, og den frie udløsningsmekanisme er i låst position.
Overbelastningsbeskyttelse:når kredsløbsoverbelastningen opstår og varer i en vis tid, opvarmes og bøjes bimetallet i den termiske udløsningsanordning for at skubbe udløsningsmekanismen til at virke, og dens handlingstid er omvendt proportional med overbelastningsstrømmen.
Kortslutningsbeskyttelse:Når der opstår kortslutning, stiger strømmen kraftigt (normalt 10 - 12 gange den nominelle strøm), og den elektromagnetiske spole af den magnetiske udløser genererer nok magnetisk kraft til at tiltrække ankeret øjeblikkeligt, og den slagfri udløsningsmekanisme realiserer millisekunder hurtig brydning.
Valgfri underspændingsbeskyttelse:spolen til underspændingsudløser er forbundet parallelt på strømforsyningssiden. Når netspændingen er lavere end den indstillede værdi, udløses dens armatur og driver mekanismen til at trippe.
Lysbueslukningsproces:kontaktanalyse giver øjeblikkeligt lysbue, lysbueslukningsgitter vil blive opdelt, afkølet og forlænget, fremskynde ion-rekombination, så lysbuen hurtigt slukkes og genoprette isoleringsstyrken.
Moderne afbryderehar været meget udbredt elektronisk udgivelse, gennem den nuværende transformer real-time overvågning af hver fase nuværende, og sæt værdi sammenligning. Når en abnormitet er opdaget, sender mikroprocessoren et signal til at drive det elektroniske udløsningselement, som driver betjeningsmekanismen til at virke. Denne metode har højere præcision, rigere funktioner og kan realisere kommunikation og fjernbetjening.
Indstil overbelastning, kortslutning, underspænding og anden beskyttelse i ét.
Høj brudevne, justerbar aktionsværdi, god selektivitet.
Sikker og bekvem betjening, understøtter hyppig manuel og fjernautomatisk kontrol.
Kompakt struktur, nem installation og vedligeholdelse.
