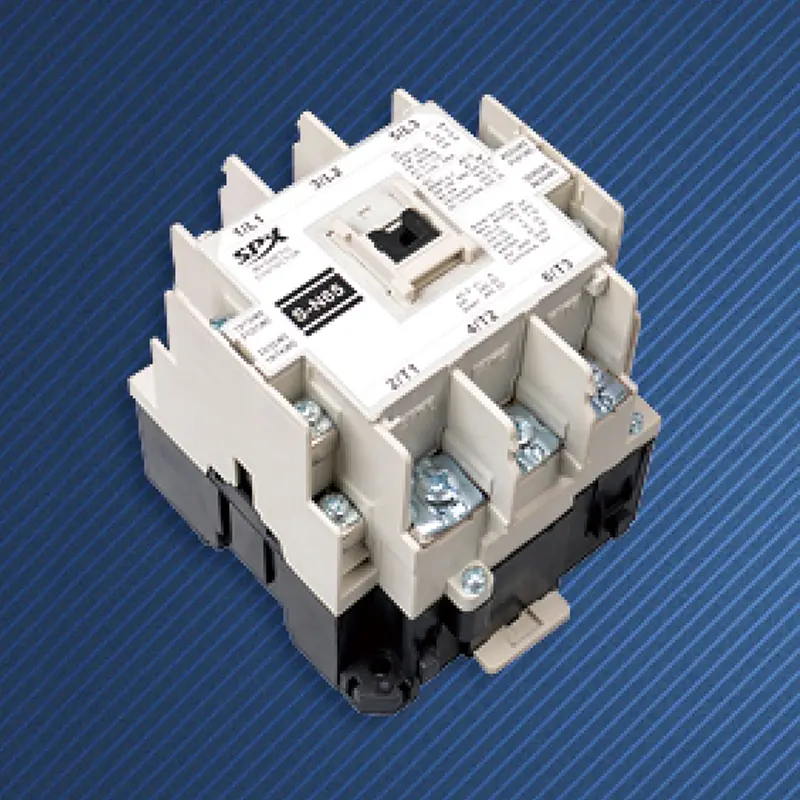

AC kontaktor klimaanlæg

SPX Electric fabrikkens tilpassede AC Kontaktor Air Condition Unit er ikke en simpel anvendelse af en universel kontaktor. Det er en elektromagnetisk switch-enhed professionelt defineret med hensyn til elektrisk levetid, brudkapacitet og volumenstruktur baseret på arbejdsegenskaberne for aircondition-kompressorer (især forseglede kompressorer med automatisk nulstilling af overbelastningsbeskyttelse) og ventilatormotorer.

Egenskaber og fordele

Den højkvalitets AC Kontaktor Air Conditioning Unit overholder strengt brugskategoristandarderne for AC-8a (elektriske motorer i kontrollerede forseglede kølekompressorer) eller AC-7a (elektriske motorbelastninger til husholdningsbrug og lignende formål), hvilket betyder, at dens elektriske levetid og tænd/sluk-kapacitetstestbetingelser fuldt ud simulerer de reelle arbejdsforhold for airconditionkompressorer.
Den almindelige nominelle arbejdsstrøm dækker 30A til 45A, og arbejdsspændingen matches med enkeltfasede (208-240V) eller trefasede (op til 660V) klimaanlæg, som direkte kan opfylde kompressoreffektkravene for de fleste husholdnings- og kommercielle klimaanlæg.
Hovedkontakterne er generelt lavet af sølvlegeringer eller sølvbaserede legeringsmaterialer, som har fremragende ledningsevne, modstandsdygtighed over for lysbuerosion og modstand mod svejsning, hvilket sikrer stabil kontakt, selv når de ofte udsættes for kompressorstartstødstrømme.
Ved at vedtage et tredimensionelt design med et øvre og nedre layout, er den øverste del et direkte virkende bro dobbelt brudpunkt kontaktsystem, og den nederste del er et elektromagnetisk system. Strukturen er kompakt og befordrende for installation i klimaanlæggets kontrolboks med begrænset plads.
Indbygget dobbelt brud elektrisk lysbueslukningskammer eller langsgående sømbueslukningsgitter kan hurtigt afkøle og slukke lysbuen, der genereres, når strømmen brydes, hvilket effektivt beskytter kontakterne og forhindrer interferens med andre svage strømstyringssignaler.
Streng miljøtilpasningsevne: Brugsbetingelserne er klart defineret, såsom den omgivende lufts temperaturområde (almindeligvis -5 ℃ til +50 ℃), højde (≤ 2000m), forureningsniveau og installationskategori (normalt Klasse III), for at sikre stabil drift i høje temperaturer, høj luftfugtighed og vibrationsmiljøer, som klimaanlægget kan møde udendørsenheden.
For at lette installationen på stedet er der ofte tilvejebragt to hovedkredsløbstilslutningsmetoder: stikforbindelse og skrueforbindelse. Spoleterminalerne er også almindeligvis designet med stikforbindelser for at forenkle ledningsprocessen.
Nogle modeller tillader installation af hjælpekontaktmoduler til elektrisk sammenlåsning eller feedback af kontaktorstatus til kontrolsystemet, hvilket øger kontrolfleksibiliteten.

Nøgleapplikationsscenarier

Styr den forseglede kølekompressor og udendørs blæsermotor for airconditionsystemet med fast hastighed eller variabel frekvens.
AC-kontaktor-klimaanlægsenheden fungerer som effektkoblingsenhed for belastninger såsom fire-vejs retningsventiler, kompressorer og ventilatorer.
AC Contactor Air Conditioning Unit anvendes på kompressorens styrekredsløb for udstyr såsom køleskabe og udstillingsskabe.

SPX AC-kontaktorkontaktparameter

Ramme (A)			SS-N65
KW/HP(AC-3) Reted effekt(AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Reted strøm (AC-3) GB14048.4		220V	68
		380V	66
Reted varmestrøm (A)			100
Reted insutaled spænding (V)			660
Hjælpekontakt AC-15	Kontakte	Standard	2NO+2NC
	Reted strøm (A)	220V	1.6
		380V	0.95
Elektrisk liv			60
Maskinisk liv			300

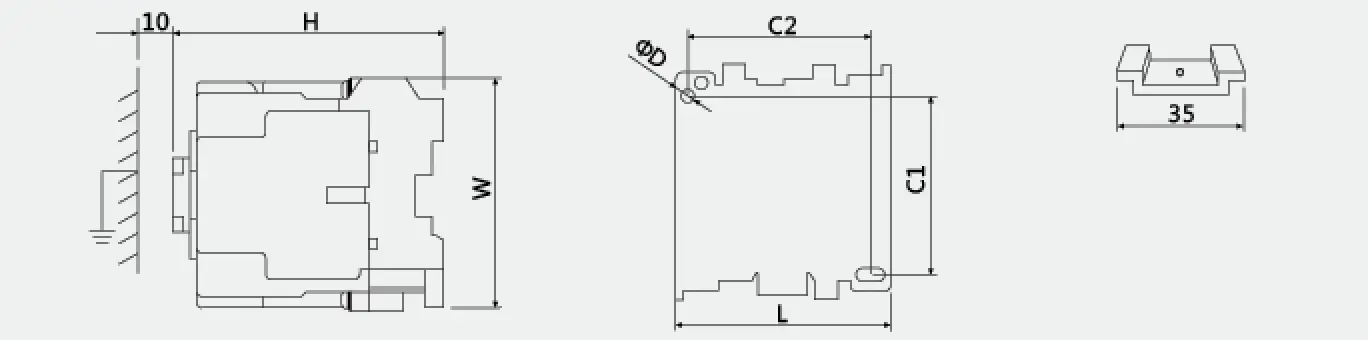

Disposition og monteringsdimension
			Type	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
