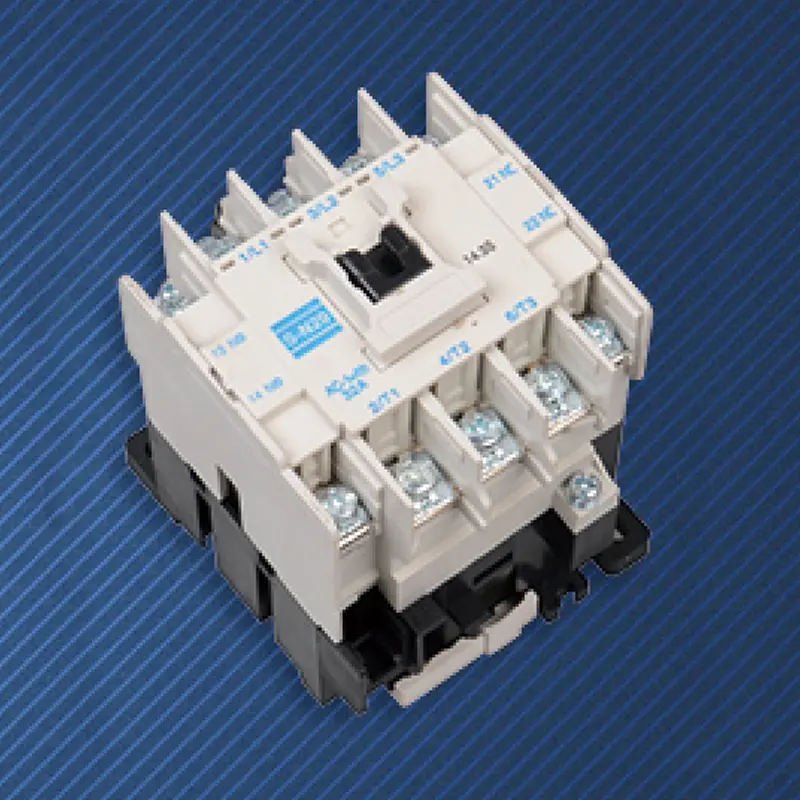

AC kontaktor Din skinnemontering

Sig farvel til rodet ledninger og tidskrævende fiksering. Når SPX Electrics holdbare AC-kontaktor Din Rail Mount opfylder standardiserede DIN-skinner, opgraderes den fra en enkelt enhed til en del af et industrialiseret, systematisk elektrisk installationssystem. Værdien af ​​den skinnemonterede AC-kontaktor, vi leverer, går langt ud over pålidelig strømomskiftning, men ligger også i, hvordan den omstrukturerer dit kabinets layout og arbejdsgang med ultimativ bekvemmelighed.

fordel

Intet behov for måling, boring eller tapning. Juster blot bagspændet på AC-kontaktor Din Rail Mount med standard 35 mm DIN skinnen, tryk let for at låse det sikkert, og tiden til at installere en enhed måles i sekunder.
Alle skinnemonterede komponenter (inklusive afbrydere, relæer, klemrækker osv.) deler den samme referencelinje, hvilket naturligt danner et vandret og lodret regulært layout, forbedrer æstetikken og eliminerer fuldstændigt installationsskævheder forårsaget af manuel boreforskydning.
Enheden kan nemt glide på styreskinnen, og dens relative position kan justeres til enhver tid før og efter ledningsføring, hvilket giver maksimal fleksibilitet til spalteplanlægning og ruteføring.
Når AC Contactor Din Rail Mount skal udskiftes eller udvides, skal du blot bruge en skruetrækker til at løsne spændet og fjerne den gamle del og erstatte den med en ny. Systemudvidelse eller fejlgendannelse bliver hurtig og påvirker ikke tilstødende
enheder. Sammenlignet med flad installation giver styreskinneinstallation mulighed for flerlags layout med høj tæthed i skabets dybderetning, hvilket fuldt ud udnytter det værdifulde tredimensionelle rum inde i skabet.
Det sparer tid og materialeomkostninger til panelhulsbehandling, reducerer behovet for installationsværktøjer og reducerer markant arbejdsomkostninger til senere vedligeholdelse og renovering.

Produktdesign og installationsanalyse

AC Kontaktor Din Rail Mount følger strengt de internationalt anerkendte TH35-7.5 eller TH35-15 DIN skinnestandarder, hvilket sikrer problemfri kompatibilitet med langt de fleste elektriske kabinetter og tilbehør på markedet. Bagsiden er udstyret med elastiske spænder lavet af høj sejhed ingeniørplast, der giver stabil låsekraft, samtidig med at det tillader hurtig udløsning gennem enkel værktøjsbetjening.
Alle strøm- og kontrolterminaler er tydeligt mærket på forsiden for hurtig og præcis ledningsføring fra samme retning.
Ledningsklemmerne er optimeret i design, hvilket giver plads nok til skruetrækkerbetjening, selv når der bruges kabler med koldpressede stik.
Toppen eller siden er designet med et område til isætning eller skrivning af identifikationsplader, hvilket letter kredsløbsnummerering og funktionel mærkning.

Kerneanvendelsesområder

Som den drivende kerne af aktuatorer såsom motorer, varmelegemer, magnetventiler osv., er AC-kontaktor Din Rail Mount installeret side om side på den samme skinne med PLC'er, afbrydere, switch strømforsyninger osv., der danner det standardiserede styresystem hjerte.
Installer kompakte samledåser af skinnetype ved siden af ​​enheder, der kræver fjernbetjening, med indbyggede kontaktorer, der direkte driver lokale belastninger, hvilket opnår decentral styring og forenklet ledningsføring.
AC-kontaktor Din Rail Mount bruges til lysstyring, fan coil-styring, vandpumpestyring og andre scenarier, hvilket letter standardiseret konstruktion og centraliseret styring i distributionsrum eller kontrolbokse på stedet.
Giv et "plug and play" elektronisk kontrolmodul-fundament til producenter af mekanisk udstyr, hvilket reducerer monterings- og idriftsættelsescyklussen af ​​udstyrsskabe betydeligt.

SPX husholdnings AC modulær kontaktor parameter

Ramme (A)			SS-N20
KW/HP(AC-3) Reted effekt(AC-3) IEC60947-4		220V	5,5/7,5
		380V	15/11
Reted strøm (AC-3) GB14048.4		220V	22
		380V	22
Reted varmestrøm (A)			32
Reted insutaled spænding (V)			660
Hjælpekontakt AC-15	Kontakte	Standard	1NO+1NC
	Omvendt strøm (A)	220V	1.6
		380V	0.95
Elektrisk liv			100
Maskinisk liv			500

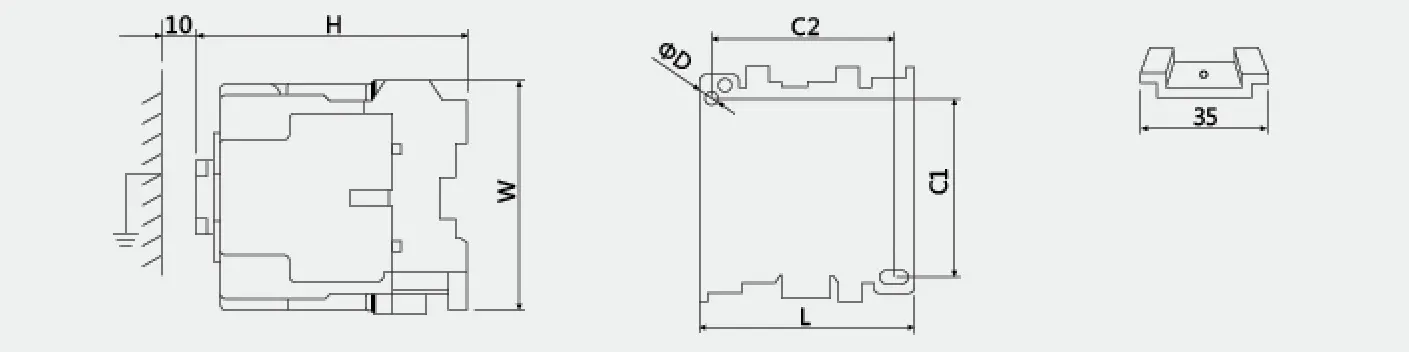

Disposition og monteringsdimension
			Type	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
