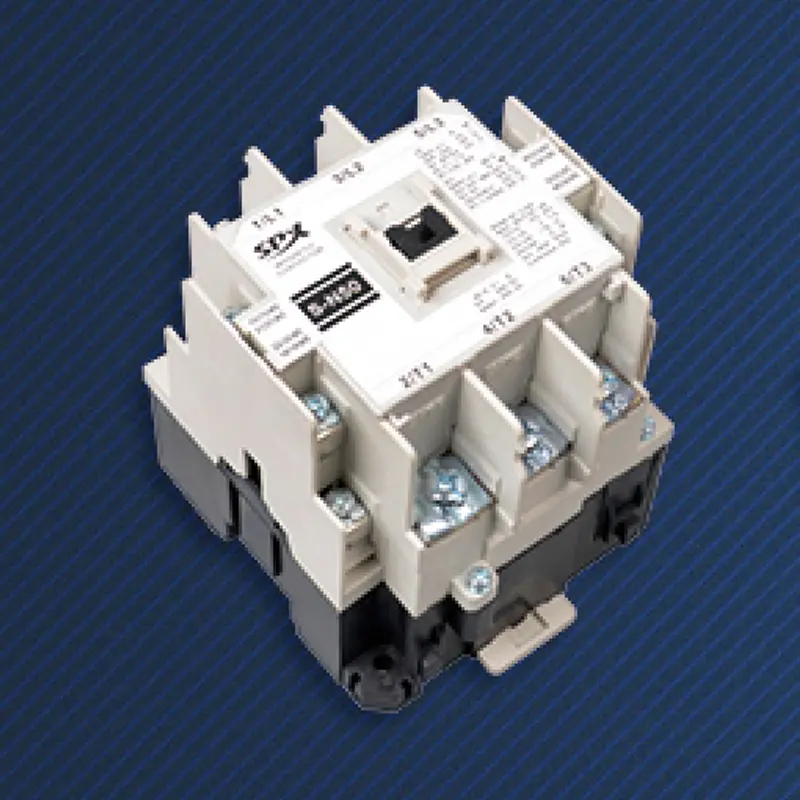

380V AC kontaktor

I en verden af ​​industriel kraft er 380V trefaset elektricitet det strømmende blod, og SPX Electric holdbare 380V AC-kontaktor, der er optimeret til denne spænding, er hjerteklappen, der præcist styrer blodgennemstrømningen. At vælge en kontaktor, der virkelig er designet til 380V-systemer, snarere end blot en universel model til "derating" ved højere spændingsniveauer, betyder, at du implanterer gener med højere kompatibilitet, bedre ydeevne og længere levetid i din enhed.

Spolen, jernkernen og reaktionsfjederen er optimeret til deres sugeegenskaber ved 380V spænding, hvilket sikrer pålidelig sugning og frigivelse inden for et fluktuationsområde på ± 10% af den nominelle spænding, hvilket undgår støj, vibrationer eller svag sugning forårsaget af dårlig spændingstilpasning.

Den elektriske frigang og krybeafstanden mellem indvendige spændingsførende dele er strengt designet og fremstillet i overensstemmelse med det isolationsniveau, der kræves for 380V spændingsniveauet, hvilket giver præcise og ikke overdrevne sikkerhedsgarantier for at sikre langsigtet isoleringsstabilitet i fugtige og støvede omgivelser.

Der er ofte operationelle overspændinger og transiente overspændinger i industrielle elnet. Lysbueslukningssystemet og isoleringsmaterialet i den 380V dedikerede kontaktor kan effektivt modstå sådanne påvirkninger, hvilket reducerer risikoen for nedbrud eller genantændelse af lysbuen.

For høje driftsfrekvenser (AC-3, AC-4 kategorier) arbejdsforhold, såsom motorstartstop, inching og omvendt bremsning på industrianlæg, svarer de elektriske og mekaniske levetidsindikatorer direkte til de faktiske belastningsforhold ved 380V. Vigtige præstationsparametre:

Nominel isolationsspænding (Ui): typisk 690V eller højere, hvilket giver tilstrækkelig sikkerhedsredundans til 380V driftsspænding. Nominel arbejdsstrøm (dvs.): Valget bør baseres på den strømværdi, der svarer til den kontrollerede belastning (såsom motoreffekt) ved 380V spænding. Hvis f.eks. en 22kW trefaset motor på ca. på ≥ 45A skal vælges. Brugskategori: AC-3 (startstop for egernburmotor) er den mest almindelige standard. Hvis den bruges til hyppig inch- eller bakbremsning, skal den vælges eller reduceres i kapacitet i henhold til AC-4-kategorien.

Udvælgelses- og ansøgningsvejledning:

Anvendelsesområder:
380V AC-kontaktoren på lager er velegnet til at styre alle trefasede motorer af værktøjsmaskiner, pumper, ventilatorer, kompressorer, transportører og produktionslinjemaskineri. 380V AC-kontaktoren fungerer som en standardkomponent i motorkontrolcentre (MCC), distributionspaneler og kondensatorkompensationsskabe.
Strømstyring til central klimaanlæg, kølevandspumpe, elevatortraktionsmaskine og brandpumpe.
Strømafbrydere til vandforsyningssystemer, spildevandsbehandling, havneløfteudstyr og andre applikationer.

SPX AC magnetisk kontaktor parameter

Ramme (A)			SS-T20
KW/HP(AC-3) Reted effekt(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Reted strøm (AC-3) GB14048.4		220V	18
		380V	18
Reted varmestrøm (A)			32
Reted insutaled spænding (V)			660
Hjælpekontakt AC-15	Kontakte	Standard	1NO+1NC
	Omvendt strøm (A)	220V	1.6
		380V	0.95
Elektrisk liv			100
Maskinisk liv			500
Disposition og monteringsdimension
			Type	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
