Molded Case effektafbrydere(MCCB'er) spiller en afgørende rolle i at beskytte elektriske systemer mod overbelastning, kortslutninger og beskadigelse af udstyr. I denne dybdegående vejledning undersøger vi, hvordan afbrydere i formstøbt hus fungerer, deres nøglekomponenter, ydeevneegenskaber, og hvorfor de er meget brugt på tværs af industrielle, kommercielle og infrastrukturapplikationer. Denne artikel forklarer også, hvordan man vælger den rigtige MCCB, sammenligner MCCB'er med andre kredsløbsbeskyttelsesenheder og besvarer almindelige spørgsmål for at hjælpe ingeniører, entreprenører og beslutningstagere med at træffe informerede valg i overensstemmelse med moderne elektriske sikkerhedsstandarder.

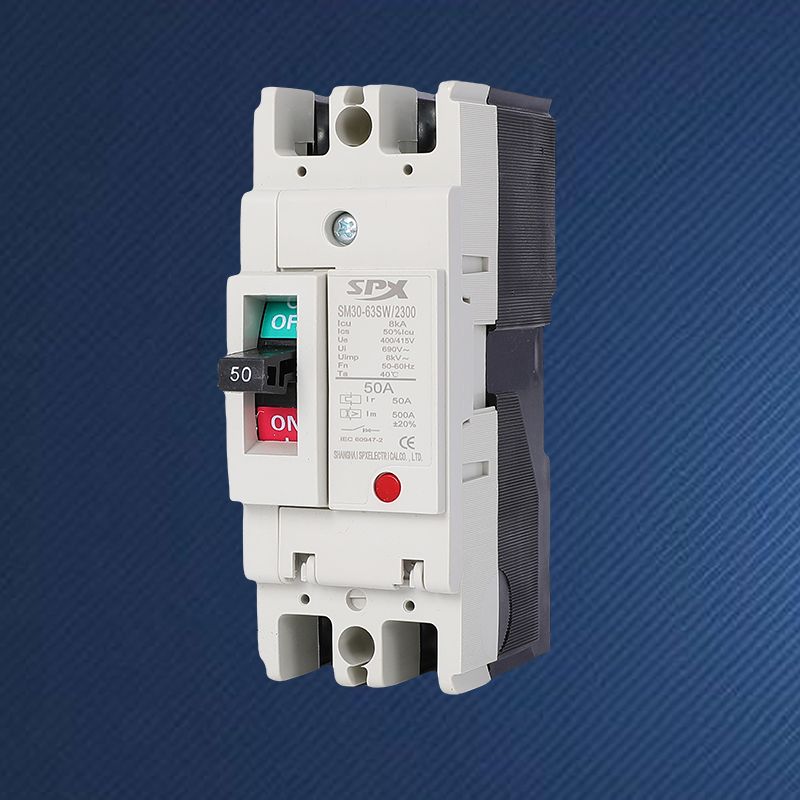

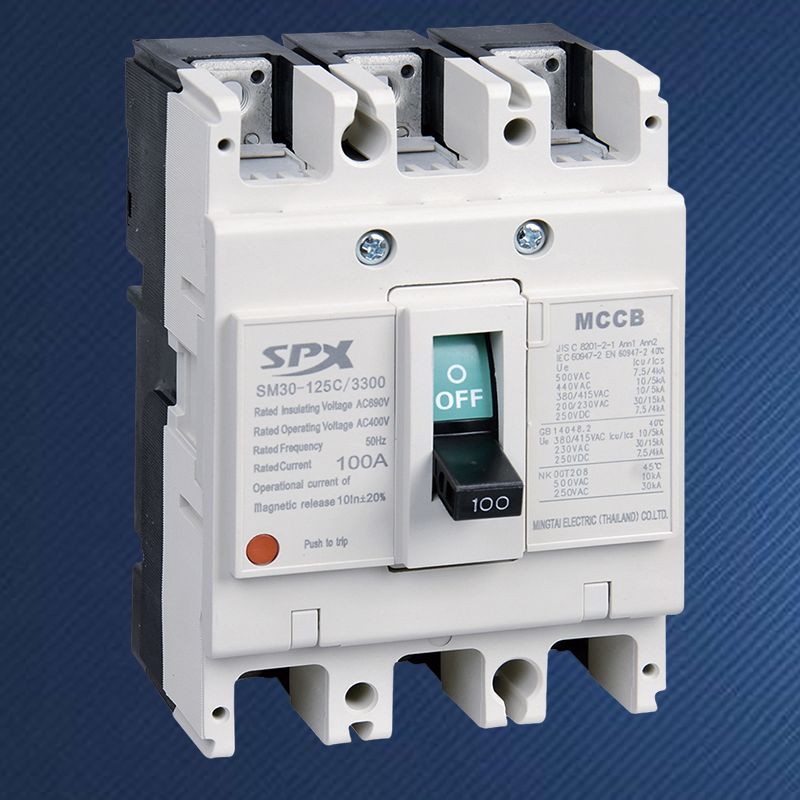

Circuitafbrydere med støbt kabinet er elektriske lavspændingsbeskyttelsesenheder designet til automatisk at afbryde strømstrømmen, når der opstår unormale forhold. Indkapslet i et holdbart, isoleret støbt hus giver MCCB'er pålidelig beskyttelse til kredsløb, der typisk er klassificeret fra 100A op til 2500A.
I modsætning til miniatureafbrydere er støbte afbrydere konstrueret til højere strømværdier og mere krævende miljøer. Ifølge branchereferencer som f.eksSPXspecifikationer for afbrydere i formstøbt kabinet, MCCB'er er bredt udbredt på grund af deres justerbare trip-indstillinger, robuste konstruktion og høje afbrydelseskapacitet.
Afbrydere i formstøbt hus overvåger kontinuerligt strøm, der løber gennem et elektrisk kredsløb. Under normale forhold tillader afbryderen strøm at passere uafbrudt. Når unormale strømniveauer detekteres, aktiveres den interne udløsningsmekanisme og åbner kredsløbet.
MCCB'er er designet til at reagere på to primære fejltilstande:
Forståelse af den interne struktur af støbte afbrydere hjælper med at forklare deres effektivitet og pålidelighed.
| Komponent | Fungere |
|---|---|
| Formstøbt isoleringshus | Giver mekanisk beskyttelse og elektrisk isolering |
| Kontaktpersoner | Bær og afbryde strømmen |
| Termisk udkoblingsenhed | Registrerer overbelastningsforhold |
| Magnetisk udløseenhed | Reagerer øjeblikkeligt på kortslutninger |
| Bueslukningskammer | Fjerner sikkert elektriske lysbuer |
Overbelastning opstår, når elektrisk udstyr trækker mere strøm, end et kredsløb er designet til at håndtere over tid. Strømafbrydere i formstøbt hus beskytter mod dette scenario ved hjælp af en termisk udløsningsmekanisme.
Det termiske element inde i MCCB'en opvarmes, når strømmen stiger. Hvis for høj strøm fortsætter, får varmen en bimetalstrimmel til at bøje, hvilket får afbryderen til at udløse. Denne forsinkede reaktion sikrer, at midlertidige overspændinger ikke forårsager unødvendige afbrydelser.
Kortslutninger er blandt de farligste elektriske fejl, der kan forårsage brand, beskadigelse af udstyr og alvorlige sikkerhedsrisici. Afbrydere i formstøbt hus bruger en magnetisk udløseenhed til at imødegå denne risiko.
Når der opstår en pludselig strømstigning, aktiverer det magnetiske felt, der genereres inde i MCCB'en, øjeblikkeligt udløsningsmekanismen. Afbryderen åbner inden for millisekunder, hvilket begrænser fejlenergien og beskytter downstream-udstyr.
Producenter som SPX designer støbte afbrydere til at imødekomme krævende industrielle krav og samtidig opretholde langsigtet driftsstabilitet.
Afbrydere i formstøbt hus bruges på tværs af en lang række sektorer:
Valg af den korrekte MCCB involverer evaluering af flere tekniske faktorer:
Rådgivning af pålidelig produktdokumentation og erfarne leverandører sikrer optimal beskyttelse og systempålidelighed.
| Enhedstype | Nuværende rækkevidde | Typisk anvendelse |
|---|---|---|
| MCB | Op til 125A | Bolig og let erhverv |
| MCCB | 100A – 2500A | Industriel og kommerciel |
| ACB | Over 2500A | Vigtigste distributionssystemer |
Det primære formål med afbrydere i formstøbt hus er at beskytte elektriske kredsløb mod overbelastning og kortslutninger og samtidig sikre driftssikkerhed.
Ja, mange afbrydere i formstøbt hus har justerbare udløsningsindstillinger, hvilket giver præcis beskyttelse skræddersyet til systemkravene.
Med korrekt installation og vedligeholdelse kan MCCB'er fungere pålideligt i mange år, selv i krævende miljøer.
Absolut. Afbrydere i formstøbt hus er meget udbredt i sol-, vind- og energilagringssystemer for at beskytte invertere og distributionsledninger.
Afbrydere i formstøbt hus er en uundværlig komponent i moderne elektriske systemer, der tilbyder pålidelig beskyttelse mod overbelastning og kortslutninger. Deres robuste design, tilpasningsevne og dokumenterede ydeevne gør dem til et foretrukket valg på tværs af brancher.
Hvis du vurderer højkvalitets støbte afbrydere eller har brug for ekspertvejledning skræddersyet til din applikation, er SPX klar til at støtte dit projekt. For detaljerede specifikationer, professionelle anbefalinger eller skræddersyede løsninger, er du velkommen tilkontakt osog tage det næste skridt mod en mere sikker og pålidelig strømfordeling.
-
