AC kontaktorkontakt

Når simpel on-off skal udstyres med "automatiseringens sjæl", bliver SPX Electric tilpasset AC-kontaktorkontakt et uundgåeligt valg. Det er langt fra en almindelig manuel kontakt, men en intelligent strømudførelsesterminal, der kan reagere på svage instruktioner fra knapper, sensorer, PLC'er eller mikroprocessorer og drive hundredvis af ampere strøm. Dens eksistens gør central styring, automatisk sammenlåsning og fjernplanlægning mulig.

Hvorfor er det en afgørende bro mellem kommando og magt?

1. Essens: Brug af "lille strøm" til sikker styring af "stor strøm"
Essensen af ​​AC Contactor Switch-design ligger i den magnetiske kraft, der genereres af den elektromagnetiske spole (milliampere niveau kontrolstrøm), som driver de mekaniske kontakter (i stand til at bære hundredvis af ampere strømstrøm) til at bevæge sig. Denne pålidelige elektriske isolering sikrer, at personalet på lavspændingskontrolsiden er fuldstændig isoleret fra præcisionslogiske enheder og fra farerne på højspændingseffektsiden.
Manuelle afbrydere og afbrydere har fysiske grænser med hensyn til strøm, driftsfrekvens og sikkerhed. Kontaktorkontakten er designet til højfrekvente, højstrøms- og fjerntændte opgaver og udfylder hullet mellem kontrollogik og kraftige belastninger.

2. Funktion: En hub fra "punktkontrol" til "systemkontrol"
En lille knap installeret i kontrolrummet eller et udgangspunkt på PLC'en kan styre stort udstyr på et fjernværksted gennem en kontaktor og opnå centraliserede og udvidede kontroltilladelser.
Gennem den fleksible ledning af AC-kontaktorkontakt, normalt åbne/normalt lukkede hjælpekontakter, kan klassisk elektrisk logik, såsom selvlåsning, sammenlåsning og sekventiel start nemt opnås, hvilket danner hardwaregrundlaget for komplekse sikkerhedskontrolkredsløb.

Som en grænsefladefunktion for systemkomponenter:
Spoleterminalerne accepterer standardiserede styrespændinger (såsom DC24V, AC220V), og bliver et universelt "sprog" for problemfri integration med forskellige controllere (PLC, relæer, timere).
Hjælpekontakten giver fysisk statusfeedback i realtid (til eller fra) af kontaktlegemet, som kan sendes tilbage til indikatorlyset, controlleren eller det øvre overvågningssystem for at danne en kontrolsløjfe.

Anvendelse

AC kontaktorkontakt på lager, som "hånd og fod" af PLC, styrer direkte start og stop af transportørmotor, hydraulisk stationsmotor, mekanisk manuel strømkilde osv., og er den direkte udfører af produktionsrytmen.

I distributionsskabet kan der opnås centraliseret, fjern- eller automatisk styring af flere vandpumper, ventilatorer, kompressorer og andet udstyr, og overbelastningsbeskyttere (termiske relæer) kan nemt integreres for at danne motorstartere.

Styr automatisk strømforsyningen af ​​store friskluftsenheder, køletårne, lyskredsløb og andet udstyr i henhold til tidsprogrammer eller sensorsignaler, hvilket opnår energibesparelse og intelligent styring.

I sikkerhedskredsløbet fungerer AC-kontaktorkontakten som en kritisk aktuator, der øjeblikkeligt afbryder udstyrets strømforsyning, når der trykkes på nødstopknappen, eller sikkerhedsdøren åbnes, hvilket giver det højeste niveau af sikkerhedsafbrydelsesbeskyttelse.

Valgtast

For at vælge den korrekte AC-kontaktorkontakt er det nødvendigt at matche dens applikationsparametre nøjagtigt som "switch":

Styre- og strømspænding: Spolespændingen skal matches med styrestrømforsyningen; Hovedkontaktens mærkespænding må ikke være lavere end netspændingen.

Driftsfrekvens: For hyppige start-stop-operationer (såsom jog- og servoapplikationer) er det nødvendigt at vælge en model med en højere mærkestrøm eller en specielt kalibreret høj driftsfrekvens.

SPX AC-kontaktorkontaktparameter

Ramme (A)			SS-N35
KW/HP(AC-3) Reted effekt(AC-3) IEC60947-4		220V	15/11
		380V	18,5/25
Reted strøm (AC-3) GB14048.4		220V	42
		380V	44
Reted varmestrøm (A)			60
Reted insutaled spænding (V)			660
Hjælpekontakt AC-15	Kontakte	Standard	2NO+2NC
	Reted strøm (A)	220V	1.6
		380V	0.95
Elektrisk liv			80
Maskinisk liv			500

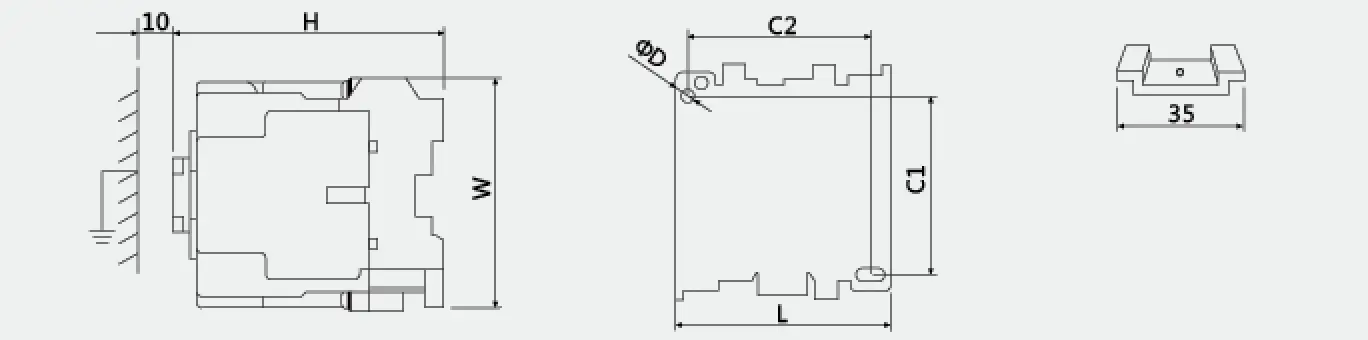

Disposition og monteringsdimension
			Type	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
