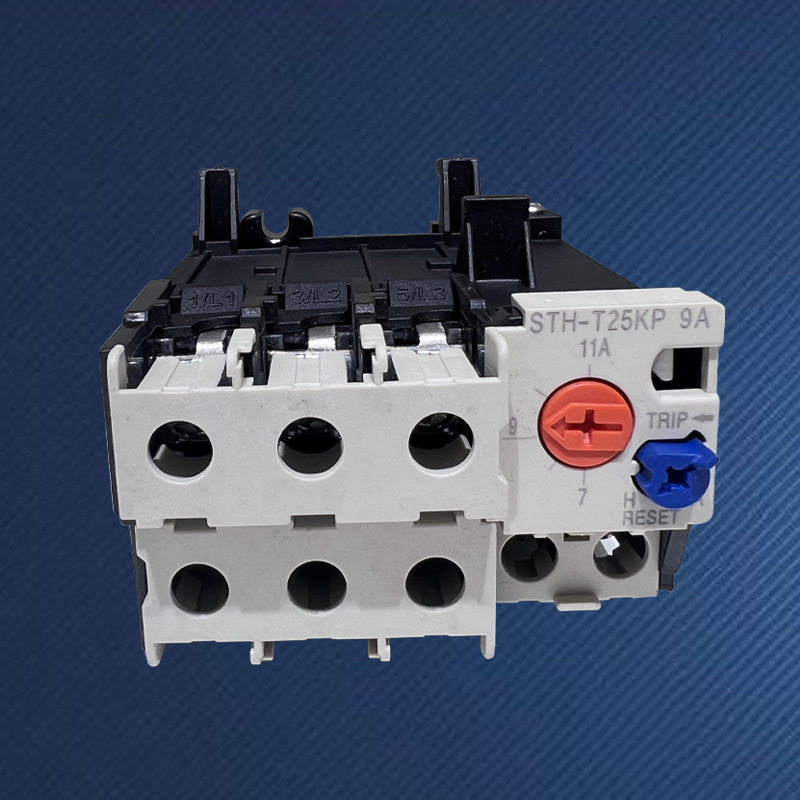

TH-T25KP termisk overbelastningsrelæ

Hvorfor vælge SPX TH-T25KP termisk overbelastningsrelæ?

På komplekse industrianlæg varierer motorernes driftsbetingelser meget, og faktorer som mærkestrøm, startbelastning og omgivelsestemperatur kræver, at beskyttelsesanordninger har høj tilpasningsevne og justerbarhed. SPX-kuatomiseret TH-T25KP termisk overbelastningsrelæ er ikke en fast specifikationskomponent, men en konfigurerbar motorbeskyttelsesplatform. Kernedesignkonceptet er at gøre det muligt for ingeniører at "skræddersy" beskyttelsesparametre baseret på de faktiske arbejdsforhold for hver motor gennem bred kontinuerlig strømjustering, fremragende temperaturkompensation og forstærket mekanisk struktur, hvilket opnår beskyttelsesopgraderinger fra "anvendelig" til "optimal", især velegnet til udfordrende situationer såsom start med tung belastning, intermitterende drift eller skiftende miljøer

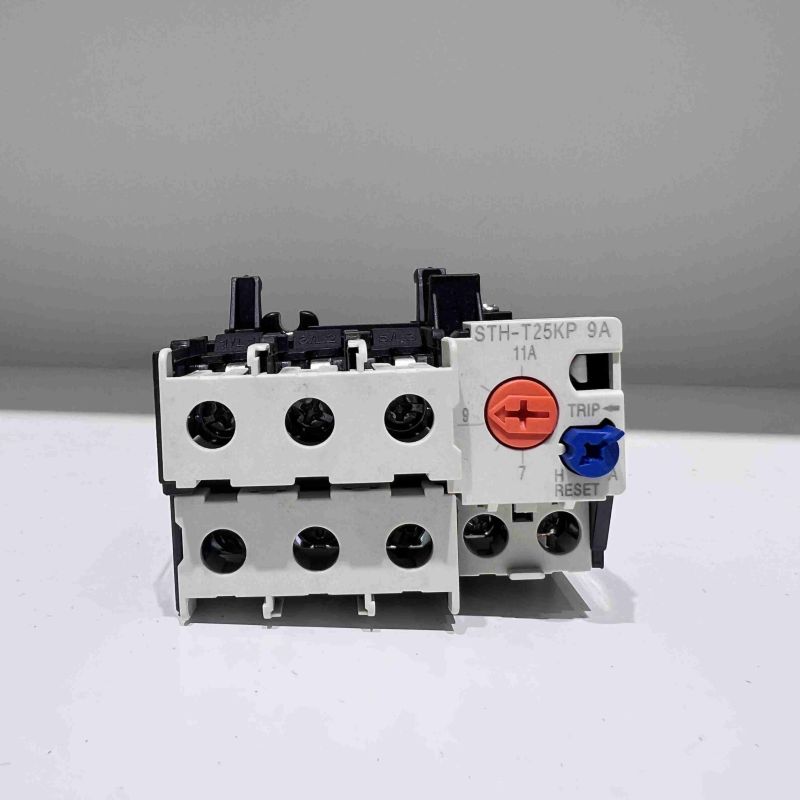

TH-T25KP termisk overbelastningsrelæ på lager giver en bred vifte af kontinuerligt justerbare strømme, der langt overstiger faste modeller (såsom at dække et komplet område på mere end ti ampere til hundredvis af ampere). Brugere kan indstille aktionsstrømmen til motorens nominelle strømværdi kontinuerligt og præcist ved at dreje knappen, hvilket opnår den bedste personlige tilpasning af beskyttelseskarakteristika.

Normalt udstyret med valgfrie eller omskiftelige funktioner i klasse 10 og klasse 20 (eller højere), kan brugere fleksibelt vælge den matchende turkurve alt efter om motoren er standardstart eller start med tung belastning, hvilket kan undgå startpåvirkning og tripping og sikre hurtig beskyttelse i tilfælde af overbelastning af låst rotor.

TH-T25KP Thermal Overload Relay, der er udstyret med avanceret kompensationsmekanisme for miljøtemperatur, opretholder stabile beskyttelsesegenskaber inden for et miljøtemperaturområde på -20 ° C til +60 ° C (eller bredere), og undgår "sæsonsygdommen" forårsaget af for tidlig eller forsinket beskyttelse af almindelige relæer på grund af ændringer i miljøtemperaturen.

Den anvender en uafhængig basisinstallation og er forbundet til kontaktoren gennem standard ledningsterminaler i stedet for direkte tilslutning. Dette design giver højere ledningsfleksibilitet, stærkere varmeafledningsevne og fordelen ved nem individuel vedligeholdelse og udskiftning, hvilket gør det til det foretrukne valg til høj-efterspurgte kabinetdesigns.

Ud over de standard normalt lukkede (NC-97/98) udløsningskontakter, leveres der normalt et ekstra sæt uafhængige normalt åbne (NO-95/96) og normalt lukkede (NC-97/98) signalkontakter, som kan bruges til at styre kredsløbsudløsning og fjernalarmindikation, der opfylder komplekse kontrol- og overvågningskrav.

Ramme (A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Egnet AC kontaktor	S-M10/12				S-M20/25				S-M35/50
Aux kontakt struktur	Manuel eller automatisk retum
Juster områdevalg (A)	Vælg (A)		Juster område (A)		Vælg (A)		Juster område (A)		Vælg (A)	Juster område (A)
	0,24A		0,2~0,32		1,3A		1~1,6		29	24~34
	0,35A		0,28~0,42		1,7A		1,4~2,0		35	30~40
	0,5A		0,4~0,6		2.1A		1,7~2,5		42	34~50
	0,7A		0,55~0,85		2,5A		2~3
	0,9A		0,7~1,1		3,6A		2,8~4,4
	1,3A		1~1,6		5A		4~6
	1,7A		1,4~2,0		6,6A		5,2~8
	2.1A		1,7~2,5		9A		7~11
	2,5A		2~3		11A		9-13
	3,6A		2,8~4,4		15A		12-18
	5A		4~6		19A		16-22
	6,6A		5,2~8		22A		18-26
	9A		7~11		29A		24~34
	11A		9-13		35A		30~40
Aux kontakt struktur	1a1b(1NO+1NC)
Disposition og monteringsdimension
	Type				L	W	H	φD
	TH-T25				63	51	81	4.5
