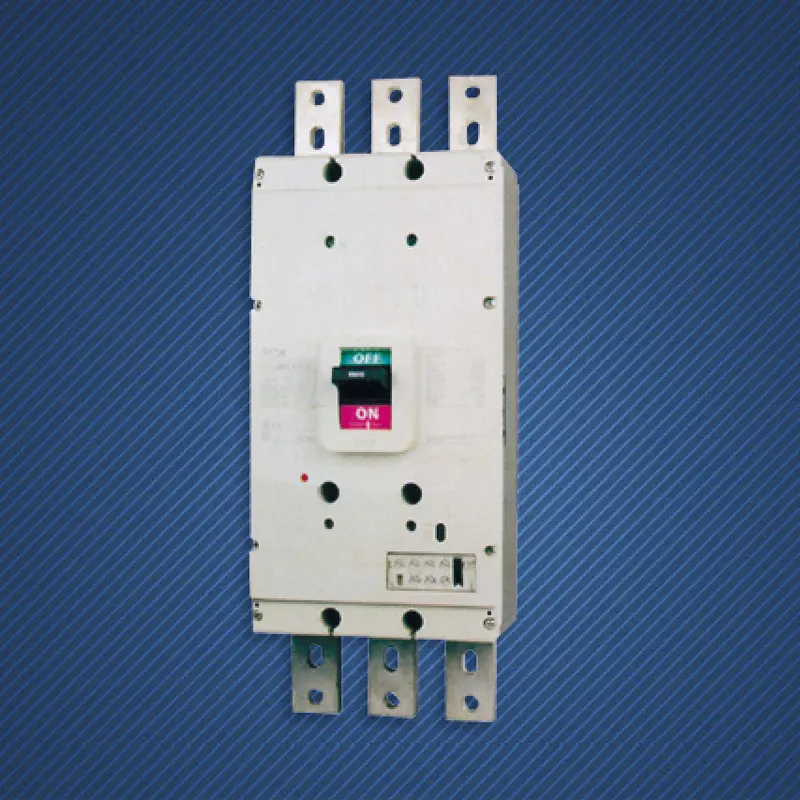

3P 1000A Rating Støbt hus afbryder

I energihjertet af moderne storskalaanlæg - hovedfordelingsrummet, markerer 1000A strøm et af de højeste kapacitetsniveauer for strømdistribution. SPX er implementeret i denne højkvalitets 3P 1000A Rating Molded Case Circuit Breaker, som har overgået rækkevidden af ​​traditionelle beskyttelsesapparater og udviklet sig til en omfattende strømstyringsplatform, der integrerer stærk strømstyring, svag strømlogik og digital kommunikation.

Funktioner:

Mærkestrøm på 1000A, den kan sikkert bære vedvarende strømbelastninger på ca. 550kW (400V trefaset) eller mere, hvilket opfylder strømkonvergensbehovet i store datacenterrum, tunge produktionslinjer eller hele bygninger.
3P 1000A-klassificeret støbt hus-kredsløbsafbryder giver brancheførende ekstreme kortslutningsbrud på op til 120kA-150kA, der er i stand til at modstå og sikkert fjerne de mest ødelæggende kortslutningsfejl, der kan opstå. Det er den sidste solide forsvarslinje for at sikre, at hele lavspændingsdistributionssystemets fysiske arkitektur ikke kollapser.
Ved at vedtage en specialdesignet højstyrkeisoleringsramme og optimeret varmeafledningskanaldesign sikrer det fremragende dynamisk termisk stabilitet og lav driftstemperaturstigning under langvarig højstrømsdrift og høj brudproces.
Udstyret med den mest avancerede multifunktionelle digitale overstrømsrelæ giver den en omfattende og programmerbar beskyttelsesmatrix inklusive overbelastning, kortslutningskortforsinkelse, øjeblikkelig kortslutning, jordfejl, fejlstrøm osv. Beskyttelsesindstillingen kan indstilles præcist inden for et bredt område og fleksibelt kombineres med tidskarakteristika.
Den præcise beskyttelsesfunktion med kort forsinkelse af 3P 1000A-klassificeret støbt kasseafbryder er nøglen til at opnå fuldt selektiv beskyttelse fra dette niveau til slutafbryderen, hvilket sikrer, at fejl maksimalt er begrænset til minimumsområdet og garanterer uafbrudt drift af resten af ​​systemet.
Udstyret med kraftfuld fejlregistrering, hændelsesregistrering, temperaturovervågning og helbredsdiagnosefunktioner kan den give tidlig advarsel om potentielle risici og opnå en overgang fra "efterbeskyttelse" til "forebyggelse".
Realtidsindsamling og visning af alle elektriske parametre, inklusive strøm, spænding, effekt, energi, effektfaktor, frekvens, harmonisk indhold, efterspørgsel osv., er kernedatakilden til opbygning af et digitalt distributionssystem.
Indbygget support eller avanceret modulunderstøttelse af protokoller såsom Ethernet, Profinet, Modbus TCP/IP og endda IEC 61850, sømløst integreret i energistyringssystemer på fabriksniveau, bygningsautomationssystemer eller skybaserede IoT-platforme.

Anvendelse

Højkvalitets 3P 1000A-klassificering af støbt kabinet fungerer som lavspændings hovedafbryder for indgående strømforsyningsmoduler (såsom hele datacenterlaget) for at beskytte kritiske IT-belastninger.
Lavspændingsbusbeskyttelse og sektionsfordelingsafbrydere til raffinering i stor skala, halvlederchipfabrikker og hovedbygninger til bilproduktion.
Transformator lavspændingssidehovedafbryder til superhøjhuse, store internationale lufthavnsterminaler og gigantiske sportssteder.
Kernekraftdistributionsbeskyttelsen til hovedstrømforsyningen og distributionen af ​​tertiære hospitaler, hovedstationer i metroen og store vandbehandlingscentre.
AC lavspændings-sideopsamlingsafbrydere til solcelleanlæg på hundrede megawatt niveau eller energilagringskraftværker.

SPX SM30-1000 serien af ​​støbt kabinet afbryder MCCB parameter

Ramme (A)				SM300-1000-SS	SM300-1250-SS	Driftsegenskaber
Nominel strøm i(A)				500.600.700.850.900.1000	600,7-0,800,1000,1200,1250
Antal stænger				3
Nominel isolationsspænding U1(V)			AC	690	690
Nominel brudkapacitet (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-

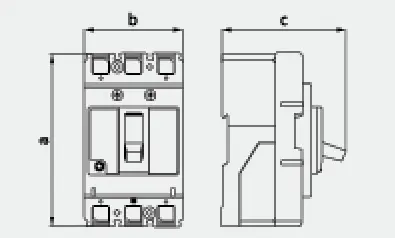

Profilbillede
			a	405
			b	210
			c	190

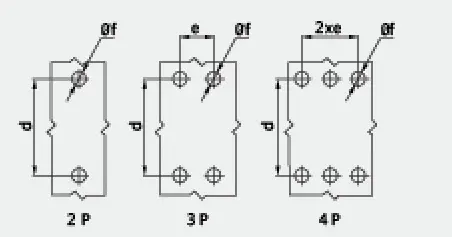

Monteringsbillede
			d	275
			e	70
			f	10
Maskinens levetid				2500
Elektrisk levetid				500
Elektrisk betjeningsenhed (MD)
Udvendigt drejehåndtag
Automatisk udløsningsanordning				Termisk-magnetisk
