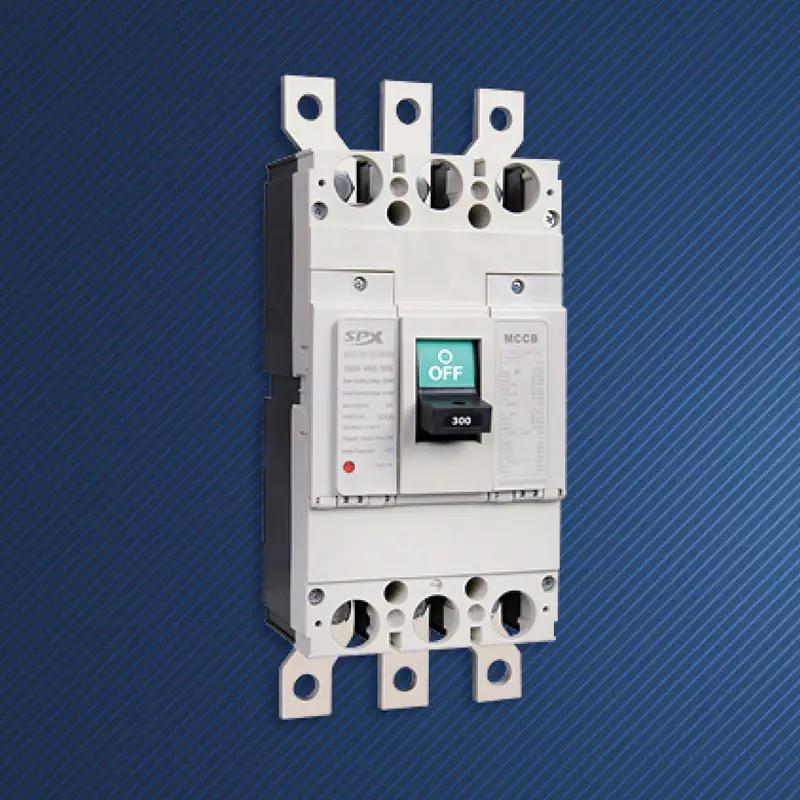

3P 300A elektronisk støbt kabinet afbryder

I toppen af ​​distributionssystempyramiden bærer en strøm på 300A hele områdets eller kerneudstyrets livline. Traditionelle beskyttelsesordninger er ikke længere i stand til at balancere præcisionen af ​​beskyttelsen, systemets selektivitet og ledelsens intelligens. SPX højkvalitets 3P 300A Electronic Molded Case Circuit Breaker er innovatoren født til dette formål. Det er ikke kun en switch, der udløses i tilfælde af en fejl, men også en lokal intelligent enhed, der integrerer højpræcisionsføling, programmerbar logik og dataudveksling. Det markerer overgangen af ​​støbte afbrydere fra den analoge mekaniske æra til den digitale intelligente æra, og bliver en vigtig intelligent knude til opbygning af pålidelige, gennemsigtige og effektive distributionsnetværk.

Feature

Den tilpassede 3P 300A elektroniske støbte kasseafbryder giver brugerne mulighed for nøjagtigt at indstille beskyttelsesstrømværdierne og -tider for overbelastning lang forsinkelse (Ir), kortslutningskortforsinkelse (Isd) og øjeblikkelig (Ii) over et bredt område gennem en elektronisk udløsningsenhed (ETU). Denne fleksibilitet gør det muligt at matche egenskaberne ved forskellige belastninger såsom transformere, samleskinner og store motorer.
Den unikke kortforsinkelsesbeskyttelsesfunktion, ved manuelt at indstille en kort tidsforsinkelse (såsom 0,1-0,4 sekunder), sikrer, at i tilfælde af en kortslutning i den fjerne ende, vil kun den lavere niveauafbryder tættest på fejlpunktet fungere, mens det aktuelle niveau forbliver lukket, hvorved der opnås en fuldstændig selektiv beskyttelse og minimere storstilede strømafbrydelser.
Integreret justerbar lækstrømsbeskyttelse (G-funktion) forhindrer effektivt elektriske brande eller personlige elektriske stød forårsaget af isolationsskader. 3P 300A elektronisk støbt kabinet afbryder giver en sikkerhedsdimension, som traditionelle afbrydere ikke har.
Der kan afgives et advarselssignal, før den faktiske overbelastning når udløsningstærsklen. Dens "termiske hukommelse" funktion kan simulere den termiske akkumulering af motoren, hvilket giver en mere rimelig beskyttelse under hyppige startforhold.
Den kan registrere typer af fejl (overbelastning, kortslutning, jording osv.), der er blevet udløst flere gange for nylig, fejlfasen og den aktuelle værdi under handlingen, hvilket giver nøgledata til hurtig fejldiagnose.
Standard eller valgfri kommunikationsmoduler (såsom Modbus, Profibus) er tilgængelige til at uploade real-time fuldeffektparametre såsom trefaset strøm, spænding, effekt, effektfaktor og elektrisk energi, hvilket muliggør digital overvågning af distributionssystemet.

Anvendelse

Som hovedbeskyttelseskontakt til præcisionsklimaanlæg, UPS input/output og højspændings DC strømforsyning i computerrummet og overvågning af deres energiforbrug.
Som lavspændingssideudgangsafbryder i værkstedets hovedfordelingsskab, eller som hovedledning til beskyttelse af tætte buskanaler.
3P 300A elektronisk støbt hus afbryder giver intelligent beskyttelse og kontrol til store vandpumper, ventilatorer, kompressorer og centrale køleenheder under 250kW.
Som en 3P 300A elektronisk strømafbryder til indgående lavspændingsledninger eller vigtig skillevægsdistribution i store indkøbscentre, hospitaler og lufthavne opnår den energistyring og efterspørgselskontrol.

SPX SM30-400 serien af ​​støbt kabinet afbryder MCCB parameter

Ramme (A)		SM30-400(NF-CW)						Driftsegenskaber
Nominel strøm i (A)		250, 300, 315, 350, 400
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 690V
Antal stænger		3			4
Begrænset brudkapacitet		C	S	H	C	S	H
Kortslutningsafbrydelseskredsløb (kA) AC400V		25	35	50	25	35	50
Betjen kortslutning (kA) AC400V		15	20	25	15	20	25

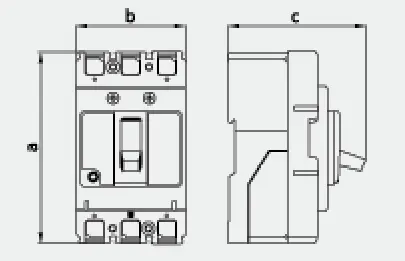

Profilbillede
	a	258			258
	b	140			185
	c	153			153

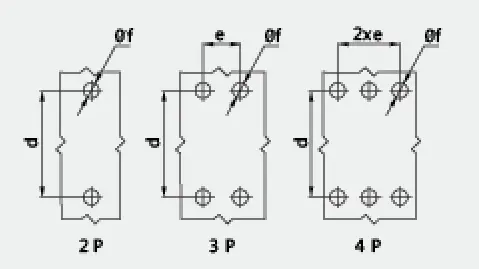

Monteringsbillede
	d	195			195
	e	45			45
	f	8			8
Maskinens levetid		4000
Elektrisk levetid		1500
Elektrisk betjeningsenhed (MD)		●
Udvendigt drejehåndtag		●

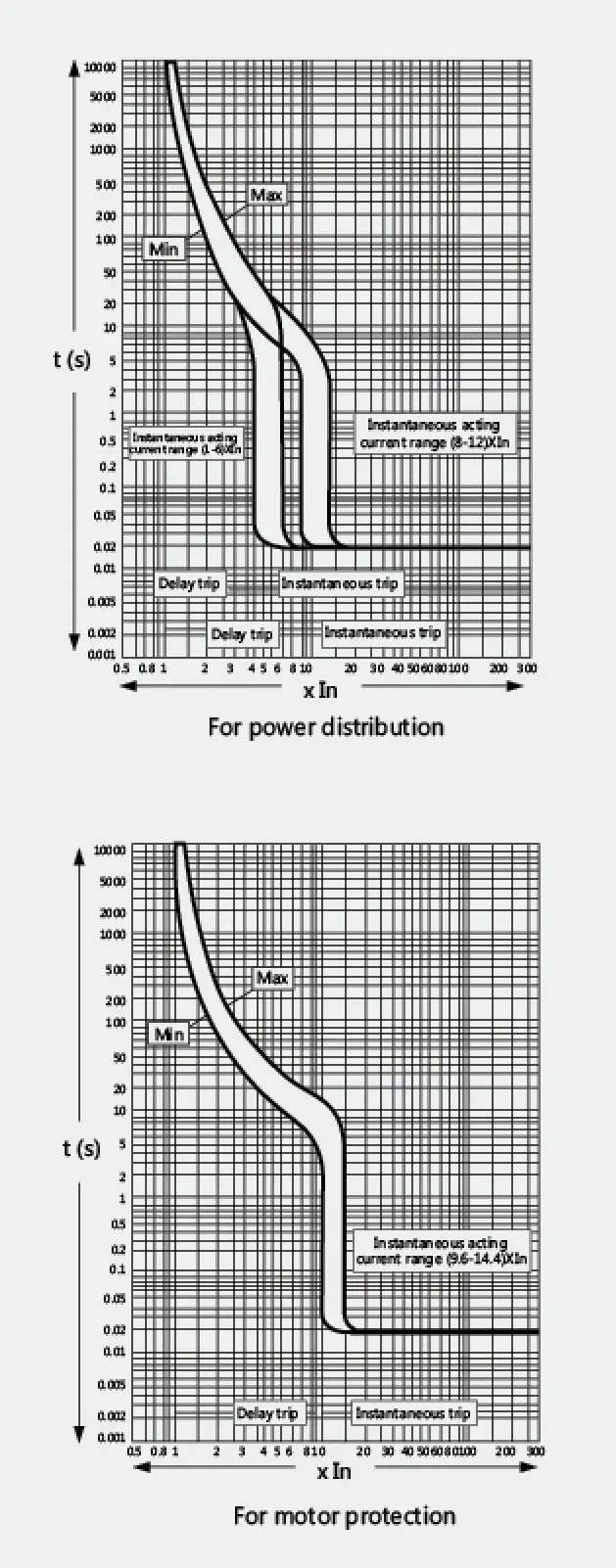

Automatisk udløsningsanordning		Termisk-magnetisk
