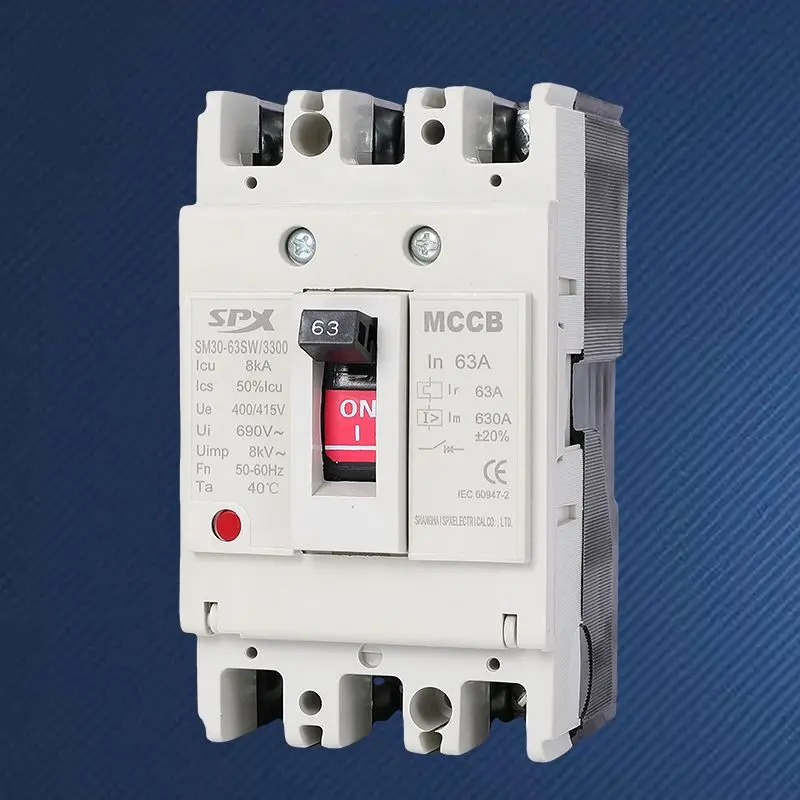

MCCB 3P 40A 50A støbt kabinet afbryder

I strømdistributionsnetværket af industrielle produktionslinjer, kommercielle centre eller bygninger er der et stort antal trefasede belastninger med nominelle strømme i området 40-50 ampere. Disse belastninger fungerer typisk som kritiske knudepunkter i systemet, hvilket stiller højere krav til pålideligheden, selektiviteten og fleksibiliteten af ​​beskyttelse. Højkvalitets MCCB 3P 40A 50A støbt kasseafbryder fremstillet af SPX er et produkt af professionel kvalitet designet til sådanne kernekredsløb. Det går ud over den grundlæggende beskyttelsesbrudsfunktion og introducerer justerbare beskyttelsesindstillinger og højere brudkapacitet, som en kræsen "strømafsender". Det kan ikke kun eliminere fejl, men også opnå selektivt samarbejde med beskyttelsesudstyr på øvre og nedre niveau ved at justere beskyttelsestærskler og forsinkelser, maksimere strømforsyningskontinuiteten.

Fordel

Den justerbare funktion gør det muligt at beskytte stabilt trefaset varmeudstyr og tilpasse sig trefasede motorbelastninger med visse startstød, hvilket gør det mere anvendeligt.
Den har normalt en høj brydekapacitet på 25kA til 50kA, som effektivt kan afbryde og modstå den forventede kortslutningsstrøm, der opstår i fordelerboksen, hvilket sikrer, at fejlen ikke spredes til det overordnede elnet.
Betjeningsmekanismen er robust og giver klar indikation af "on", "off" og "off" positionerne. Når den CE-certificerede MCCB 3P 40A 50A strømafbryder med støbt hus afbrydes, dannes der et synligt trefaset sikkerhedsisolationsbrudpunkt, som fuldt ud opfylder de elektriske sikkerhedsspecifikationer for udstyrsvedligeholdelse.
Den trepolede integrerede struktur sparer meget plads sammenlignet med separat installation.

Anvendelse

Som en indgående strømbeskyttelses- og isolationsafbryder til CNC-værktøjsmaskiner, mellemstore pumpeenheder, luftbehandlingsenheder og pakkemaskineri.
I værkstedets eller bygningens strømfordelingsskab giver højkvalitets MCCB 3P 40A 50A Circuit Breaker med støbt kabinet grenbeskyttelse til et område eller en gruppe udstyr.
Beskyt drivkraftforsyningen til små og mellemstore centrale klimaanlæg, elevatorer i indkøbscentre og trefaset køkkenudstyr.
MCCB 3P 40A 50A støbt kasseafbryder Anvendes til beskyttelse af de tre AC-kombinationsbokse eller inverterudgangsterminaler i små og mellemstore solcelleanlæg.

SPX SM30-63-serien af ​​termiske magnetiske kredsløbsafbrydere

Ramme (A)		SM30-63(NF-CW)						Driftsegenskaber
Nominel strøm i (A)		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 500V
Antal stænger		2			3
Begrænset brudkapacitet		C	S	H	C	S	H
Kortslutningsafbrydelseskapacitet(kA) AC400V		5	5	10	5	5	10
Betjen kortslutning (kA) AC400V		2	2	5	2	2	5
Profilbillede
	a	130			130
	b	50			74
	c	88			88
Monteringsbillede
	d	110			110
	e	/			25
	f	5			5
Maskinens levetid		7000
Elektrisk levetid		4000
Elektrisk betjeningsenhed (MD)
Udvendigt drejehåndtag
Automatisk udløsningsanordning		Hydraulisk-magnetisk

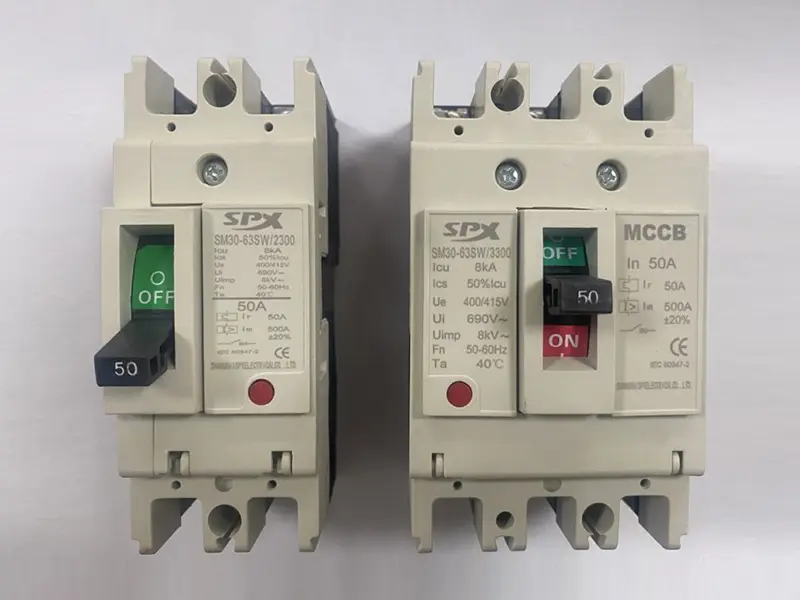

Set forfra

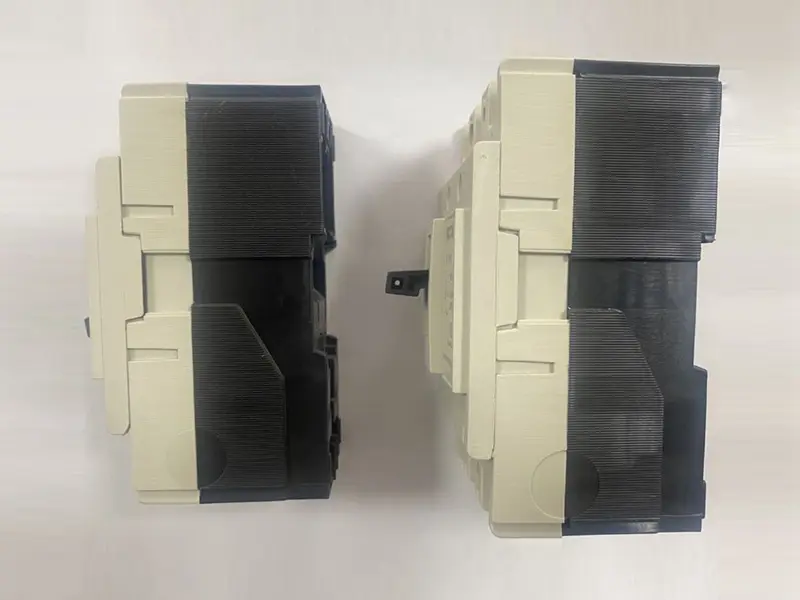

Termiske magnetiske strømafbrydere Set fra siden
