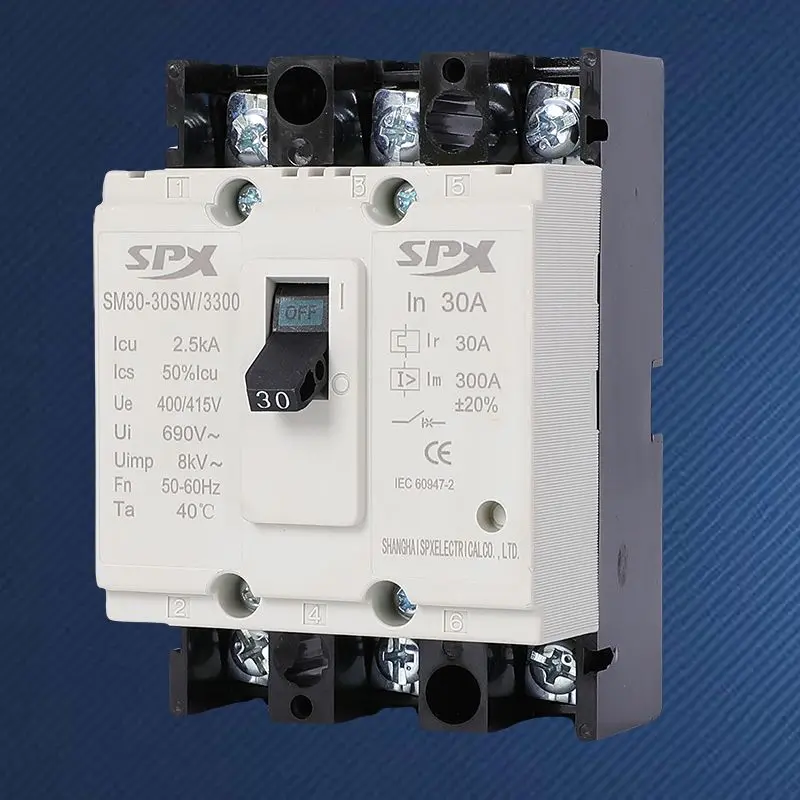

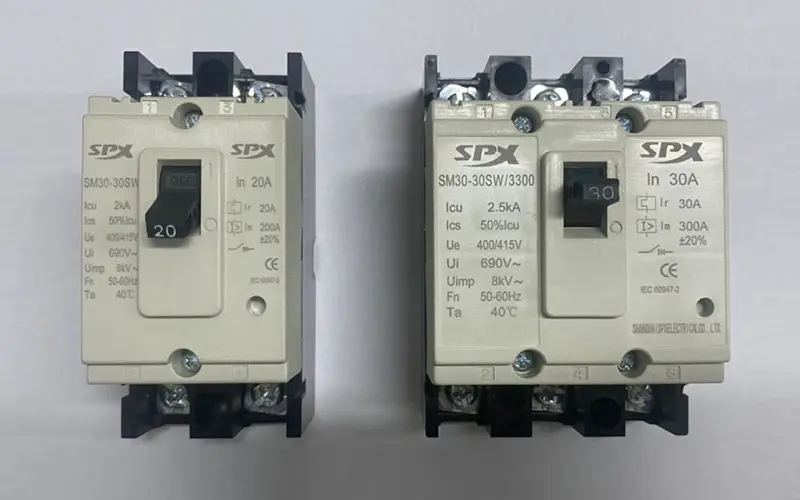

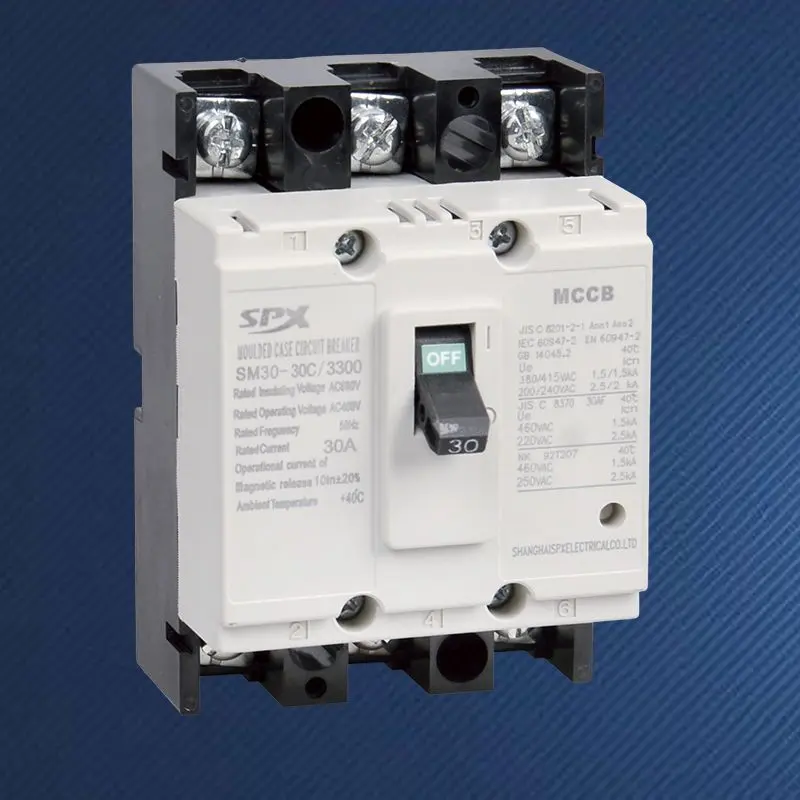

3P 5A 10A 20A støbt kabinet afbryder

I industriel kontrol, laboratorieudstyr eller præcisionsinstrumenter er der et stort antal trefasede belastninger med mærkeeffekt under flere kilowatt. Disse enheder er ekstremt følsomme over for uregelmæssigheder i overstrøm, og almindelige afbrydere med middel til høj strøm kan ikke give præcis beskyttelse. SPX avancerede 3P 5A 10A 20A Circuit Breaker-serie med støbt kabinet er designet specielt til sådanne indviklede scener. Det er som en dedikeret 'trefaset balancemonitor', der uafhængigt overvåger og beskytter strømmen af ​​trefaseledninger. Uanset om det er en lille overbelastning eller en pludselig kortslutning, kan den hurtigt identificeres og afbrydes, hvilket giver en omhyggelig sikkerhedsbeskyttelse til sart trefaset udstyr.

Funktioner:

Tilpasset 3P 5A 10A 20A afbryder med støbt hus giver tre tæt forbundne strømniveauer på 5A, 10A og 20A, hvilket gør det muligt for ingeniører at vælge baseret på den præcise nominelle strøm af belastningen, hvilket opnår det bedste match mellem beskyttelsesegenskaber og belastningskarakteristika, og undgår overdreven beskyttelse i blinde vinkler eller følsomme heste.
Hvis en fase oplever overbelastning eller kortslutning, vil afbryderen synkront afbryde alle tre poler, hvilket fundamentalt eliminerer risikoen for fasetabsdrift, hvilket er afgørende for at beskytte trefasede motorer og symmetriske belastninger.
Sammenlignet med at bruge tre enkeltpolede afbrydere sparer det installationsplads og ledningskompleksitet.
Højkvalitets 3P 5A 10A 20A støbt kasseafbryder er velegnet til systemer med AC 50/60Hz og nominel spænding op til 400V eller 690V, der opfylder forskellige lavspændings trefasede distributionsmiljøer.

Udvælgelse

1. Se mærkestrømmen på udstyrets typeskilt, og vælg en afbryderens mærkestrøm lidt større end (normalt 1,1-1,25 gange) denne værdi. For motorbelastninger er det nødvendigt at bekræfte, at deres startstrøm er inden for det øjeblikkelige udløsningsområde for afbryderen (såsom karakteristika af D-type) for at undgå falsk udløsning.
2. Som endebeskyttelse skal 3P 5A 10A 20A strømafbryder med støbt hus sørge for selektiv beskyttelse med den tidligere niveaufordelingsafbryder (såsom 32A, 63A). Dens mindre nominelle strøm og hurtige driftsegenskaber kan normalt nå dette mål godt.
3. Miljøfaktorer: Hvis det installeres i et begrænset rum eller høje temperaturer, bør det overvejes at bruge strøm derating.

SPX SM30-30-serien af ​​støbt hus afbryder MCCB Parameter

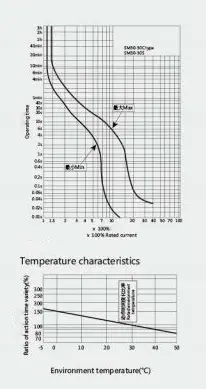

Ramme (A)		SM30-30(NF-CW)				Driftsegenskaber
Nominel strøm i (A)		(2)、3、(3.2)、5、10、15、20、30
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 500V
Antal stænger		2		3
Begrænset brudkapacitet		C	S	C	S
Kortslutningsafbrydelseskapacitet(kA) AC400V		1.5	1.5	1.5	1.5
Betjen kortslutning (kA) AC400V		1	1	1	1
Profilbillede
	a	96		96
	b	45		67
	c	64		64
Monteringsbillede
	d	84.5		84.5
	e	/		24
	f	5		5
Maskinens levetid		7000
Elektrisk levetid		4000
Elektrisk betjeningsenhed (MD)
Udvendigt drejehåndtag
Automatisk udløsningsanordning		Termisk-magnetisk

Set forfra
