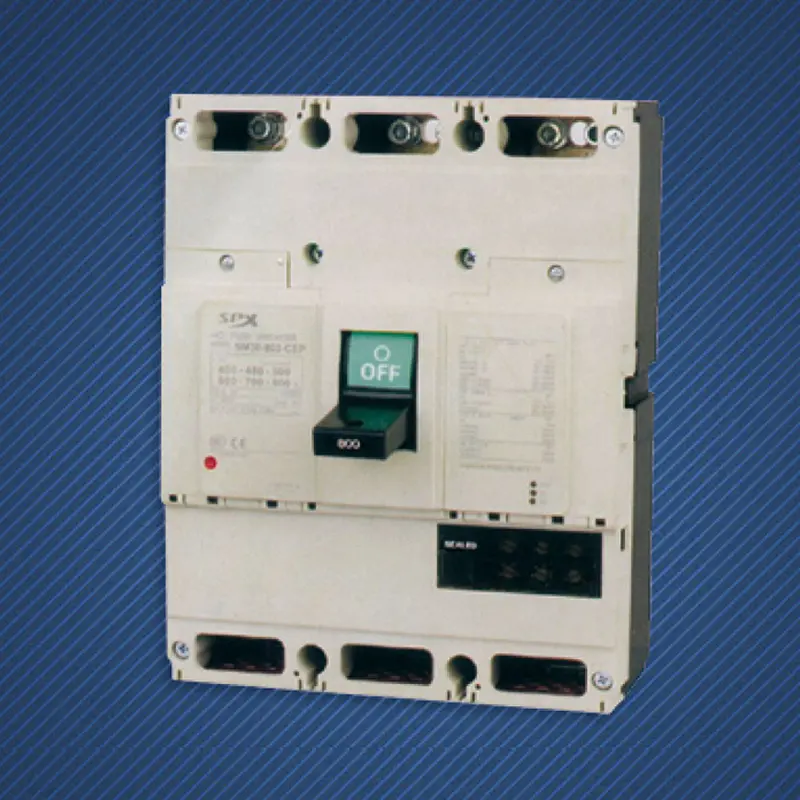

3P 630A støbt kabinet afbryder

SPX's tilpassede 3P 630A Circuit Breaker er placeret i hjertet af datacentre, tunge industrianlæg og store kommercielle komplekser, hvor strømdistributionssystemet skal modstå og sikkert distribuere strømbelastninger på op til flere hundrede kilowatt. Den vedtager et robust rammedesign, ikke kun som en afbryder, men også som en omfattende strømstyringsterminal, der integrerer kobling med ultrahøj strøm, intelligente beskyttelsesalgoritmer, panoramatilstandsopfattelse og netværksstyring. Det markerer et nyt niveau af beskyttelsesevne og intelligens inden for støbte kabinetafbrydere og er et strategisk valg til at løse de mest komplekse og krævende distributionsudfordringer.

Feature

Mærkestrøm på 630A, den kan sikkert bære en kontinuerlig belastning på omkring 350kW (400V trefaset), hvilket opfylder de vigtigste strømforsyningsbehov i langt de fleste store industrier og infrastruktur.
3P 630A afbryderen med støbt hus på lager har en maksimal kortslutningsbrudkapacitet på 100kA og derover, og kan håndtere og sikkert fjerne den maksimale kortslutningsfejl, der kan opstå i nærheden af ​​transformeren. Det er hjørnestenen i at sikre stabiliteten af ​​hele lavspændingsdistributionssystemets arkitektur.
Det forstærkede kontaktsystem og lysbueslukningskammerdesign kan modstå den enorme elektriske stødkraft og termiske energi, der genereres af kortslutningsstrøm, hvilket sikrer, at udstyrets krop er intakt efter frakobling og kan fortsætte med at blive taget i brug.
Udstyret med avancerede digitale udløsningsenheder kan brugere nøjagtigt indstille strøm- og tidsparametrene for lang forsinkelse, kort forsinkelse, øjeblikkelig og jordfejlsbeskyttelse, hvilket opnår fuldstændig selektiv koordinering med beskyttelsesudstyr på øvre og nedre niveau og fuldstændig eliminering af udløsning af overniveau.
Ud over den grundlæggende beskyttelse giver 3P 630A Moulded Case Circuit Breaker flere beskyttelser såsom belastningsovervågning, termisk hukommelse, faseubalance, underspænding/overspænding osv. Udstyret med advarselsfunktion kan den alarmere før fejl opstår og registrere detaljerede fejlbølgeformer og data, for at opnå forudsigelig vedligeholdelse.

Anvendelse

Indgående lavspændingsledninger eller vigtige samleskinneforbindelseskontakter til datacentre, store hospitaler, internationale lufthavne og jernbanetransit.
Den indgående kontakt på værkstedets hoveddistributionsskab i stål-, kemikalie- og bilfabrikker er udstyret med en 3P 630A støbt afbryder til beskyttelse af store produktionslinjer.
Lavspændingsside hovedafbrydere til transformere i super højhuse, store indkøbscentre og konference- og udstillingscentre.
AC-kombinator eller nettilslutningspunktafbrydere til store solcelleanlæg og energilagringskraftværker.
3P 630A strømafbryder med støbt hus giver direkte beskyttelse og intelligent kontrol til store kølere, minedriftsløftere og kæmpe kompressorer.

SPX SM30-800 serien af ​​støbt kabinet afbryder MCCB parameter

Ramme (A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Driftsegenskaber
Nominel strøm i(A)				400~800 justerbar
Antal stænger				3
Nominel isolationsspænding U1(V)			AC	600	690	690	690
Nominel brudkapacitet (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-

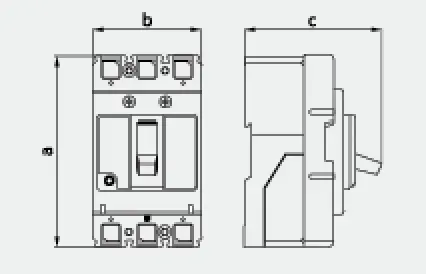

Profilbillede
			a	275
			b	210
			c	150
Monteringsbillede
			d	243
			e	70
			f	8
Maskinens levetid				4000
Elektrisk levetid				1500
Elektrisk betjeningsenhed (MD)				●
Udvendigt drejehåndtag				●

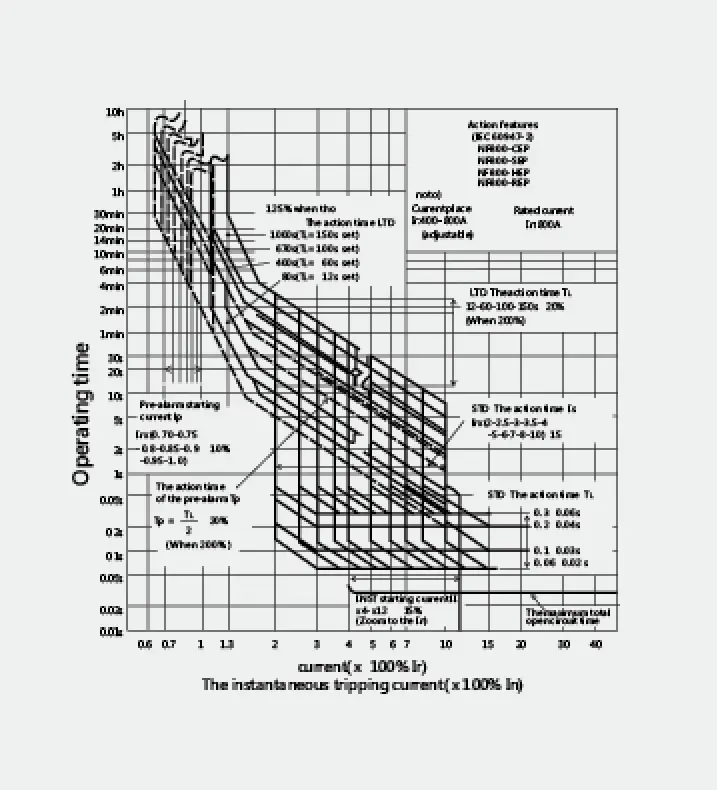

Automatisk udløsningsanordning				Termisk-magnetisk
