3-polet 2-element termisk overbelastningsrelæ

Inden for trefaset motorbeskyttelse er det et evigt ingeniøremne, hvordan man opnår den bedste balance mellem kernefunktioner og omkostninger. China SPX 3 Pole 2-Element Thermal Overload Relay er et typisk produkt under dette koncept. Det er ikke et kompromis med funktionalitet, men en sofistikeret "designoptimering" rettet mod en lang række anvendelsesscenarier, hvor trefasede belastninger er relativt afbalancerede, og følsomhedskravene til fasefejlsbeskyttelse er på standardniveauet. Ved smart at udnytte den termiske koblingseffekt af to komponenter til at detektere uregelmæssigheder i trefaset strøm, forenkler det strukturen, samtidig med at pålidelig overbelastningsbeskyttelse opretholdes, hvilket giver en omkostningseffektiv beskyttelsesmulighed for et stort antal standardudstyr såsom ventilatorer og pumper.

Funktioner:

To varmeelementer er forbundet i serie til to faser (såsom L1 og L3) i motorens trefasede kredsløb. Når motoren er overbelastet, øges strømmen, der strømmer gennem disse komponenter, og den genererede varme får de tilsvarende bimetalliske plader til at bøje.
Deformationen af ​​to bimetalliske plader syntetiseres gennem en fælles differentialarmsmekanisme. Den termiske effekt genereret af overbelastning af en eller to faser vil akkumulere og i sidste ende drive udløsningsmekanismens handling. For trefaset balanceret overbelastning er beskyttelsesreaktionen stort set den samme som det 3-polede 2-element termiske overbelastningsrelæ.
Dette er den mest grundlæggende forskel. I tilfælde af fasefejl (såsom L2-faseafbrydelse) kan dobbeltelementrelæet stadig detektere fejlen ved at hæve strømmen af ​​de to faser (L1 og L3), men dets reaktionshastighed kan være lidt langsommere end det treelementsrelæ, der er optimeret til beskyttelse mod fasefejl. For de fleste standardapplikationer er deres beskyttelse dog stadig rettidig og effektiv.
Reduktion af et varmeelement og tilhørende struktur sænker direkte materiale- og fremstillingsomkostninger, mens det potentielt gør det højkvalitets 3-polede 2-element termiske overbelastningsrelæ mere kompakt i størrelse.

Fordel

For størstedelen af ​​trefasede balancerede belastninger i strømsystemet, såsom standardpumper, ventilatorer og kompressorer, er deres overbelastningsbeskyttelsesydelse ikke forskellig fra den for tre-elements relæer.

En strømlinet struktur betyder færre potentielle fejlpunkter. Den bimetalliske kerne-anti-tidsbegrænsningsbeskyttelsesmekanisme er stadig stærk og opretholder de klassiske fordele ved termiske relæer, såsom stærk miljøtilpasningsevne, intet behov for hjælpestrømforsyning og anti-interferens.

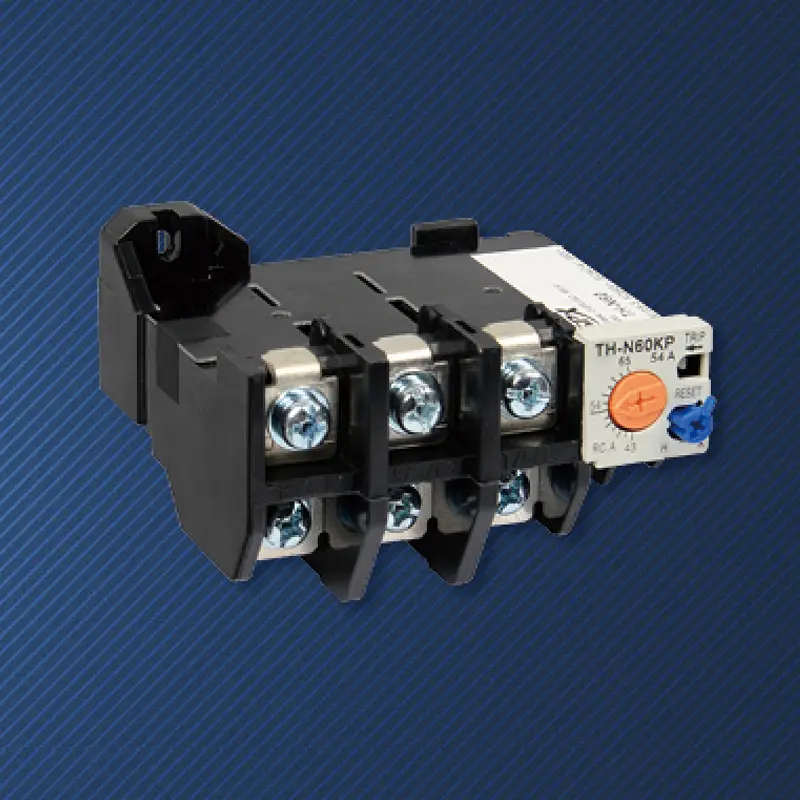

STH-N50 termisk relæ er velegnet til S-C50/95 AC kontaktor

Ramme (A)	STH-N60
Egnet AC kontaktor	S-C50/95
Aux kontakt struktur	Manuel eller automatisk retum
Juster områdevalg (A)	Vælg (A)		Juster område (A)
	15A		12-18
	19A		16-22
	22A		18-26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Aux kontakt struktur	1a1b(1NO+1NC)

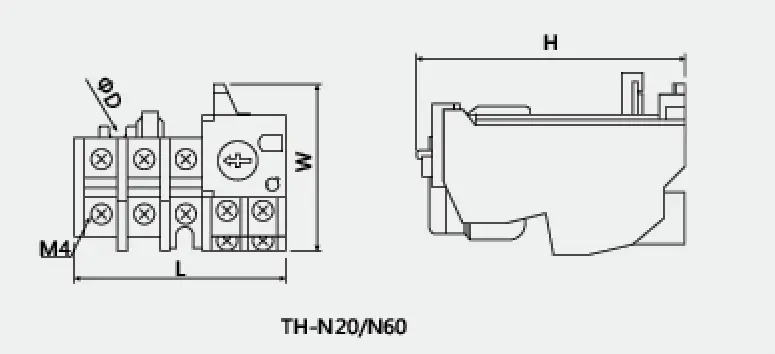

Disposition og monteringsdimension
	Type	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
