Termisk overbelastningsrelæ motorbeskyttelse

Tragedien med motorisk udbrændthed begynder ofte med en ubemærket vedvarende temperaturstigning. SPX's holdbare termiske overbelastningsrelæmotorbeskyttelse er "terminatoren" af denne skjulte proces. Dens rolle er langt fra en simpel strømfølende kontakt, men snarere et sofistikeret 'termoelektrisk analogt system'. Hver bimetallisk komponent indeni den er en kalibreret "termisk model", der i realtid gengiver opvarmnings- og afkølingsstatus for motorviklingen under samme strøm. Når den eksterne model konstaterer, at den termiske grænse er nået, betyder det, at det indre af motoren også er i fare, og beskyttelsen udløses straks. Dette er en forebyggende beskyttelsesfilosofi, der stammer fra fysisk essens og går forud for skade.

Funktioner:

Varmeelementet forbundet i serie til hovedkredsløbet omdanner strømmen direkte til termisk energi i et kvadratisk forhold (P=I ² R) uden behov for mellemkonvertering eller ekstern strømforsyning, som er den mest direkte simulering af motortab.
Termisk energi forårsager kontrollerbar og kumulativ bøjningsdeformation af bimetalliske plader med specifikke formuleringer. Denne variabel er det termiske integral af tids- og strømfunktionerne. Når den akkumulerede deformation når den mekanisk indstillede tærskel, aktiveres udløsningsmekanismen øjeblikkeligt, hvilket afslutter en pålidelig konvertering fra termisk energi til mekanisk energi og derefter til styresignaler.
Levetiden for motorisoleringsmaterialer falder eksponentielt med temperaturen (såsom "10 graders reglen"). Den omvendte tidskarakteristik af termisk overbelastningsrelæmotorbeskyttelse (jo større overbelastning, jo hurtigere handling) passer perfekt til den og griber ind før det kritiske punkt med kraftig reduktion i isoleringens levetid.
Engros-tilpasset termisk overbelastningsrelæ motorbeskyttelse forstår og tillader rimelig overbelastning af motoren under opstart eller kortsigtede proceskrav, og griber kun ind, når produktet af overbelastningsgrad og tid (dvs. "termisk akkumulering") overstiger sikkerhedstærsklen, hvilket undgår unødvendige nedlukninger.

Nøjagtig positionering

I moderne elektroniske kontrolsystemer arbejder forskellige beskyttelsesanordninger sammen for at danne et forsvar i dybden:
Strømafbrydere (CB/MCCB) er strømnettets vogtere, ansvarlige for at fjerne katastrofale fejl såsom kortslutninger, beskyttelse af kabler og systemarkitektur.
Termisk overbelastningsrelæ af motorbeskyttelsestype er en tætsluttende skærm på motorhuset, dedikeret til at bekæmpe den kroniske trussel om termisk skade forårsaget af overbelastning og faseafbrydelse.
Den interne beskyttelse af frekvensomformeren/softstarteren giver proces- og algoritmeniveaubeskyttelse, såsom overstrøm, overspænding osv., men dens effektivitet afhænger af dens egen sundhed og parameterindstillinger.
At vælge termisk overbelastningsrelæmotorbeskyttelse af høj kvalitet betyder at tilføje et uafhængigt, rent og redundant termisk beskyttelseslag baseret på forskellige principper til motoren, hvilket er det højeste niveau af sikkerhedstænkning.

Anvendelse

Mineknusere og kuglemøller; Cementfabriksvalsepresser og store blæsere er designet til at klare miljøer med høj påvirkning og støv.
Termisk overbelastningsrelæ Motorbeskyttelse kan bruges til brandpumper og brugsvandspumper i bygninger; Vandløftepumper og blæsere til spildevandsbehandling bruges til at beskytte den offentlige sikkerhed og folks levebrød.
Spindel- og fødemotorbeskyttelsen af ​​plastsprøjtestøbemaskiner og metalbearbejdningscentre samt den termiske overbelastningsrelæmotorbeskyttelse opretholder udstyrets kerneværdi og omdømme.

Det termiske STH-T25-relæ er velegnet til S-M20/25 AC-kontaktor.

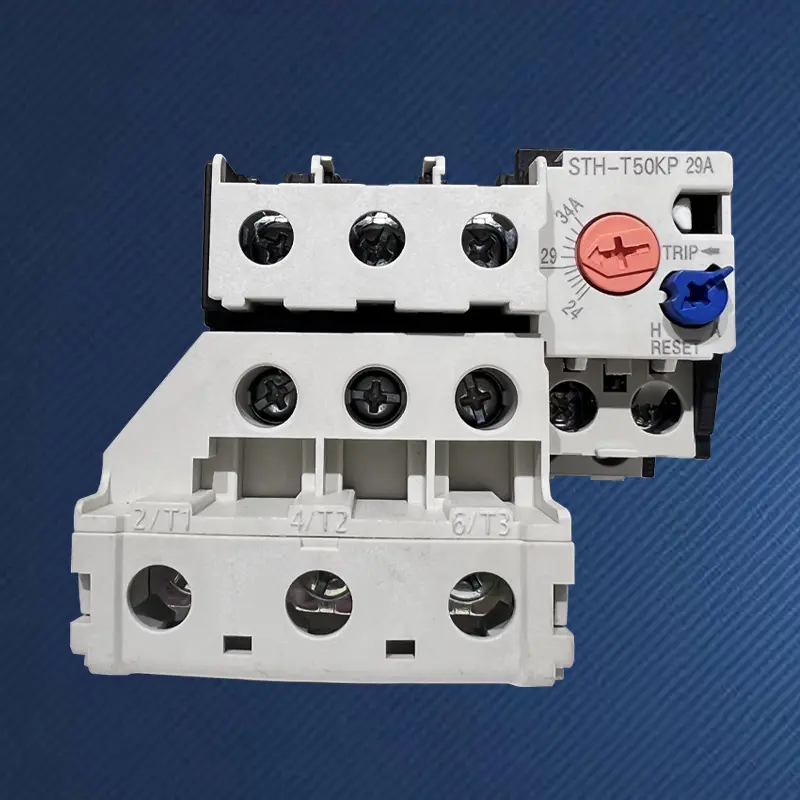

Ramme (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Egnet AC kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux kontakt struktur	Manuel eller automatisk retum
Juster områdevalg (A)	Vælg (A)	Juster område (A)	Vælg (A)		Juster område (A)		Vælg (A)	Juster område (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9-13
	3,6A	2,8~4,4	15A		12-18
	5A	4~6	19A		16-22
	6,6A	5,2~8	22A		18-26
	9A	7~11	29A		24~34
	11A	9-13	35A		30~40
Aux kontakt struktur	1a1b(1NO+1NC)

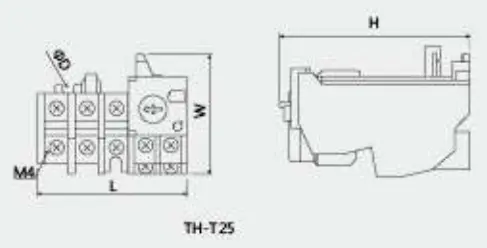

Disposition og monteringsdimension
	Type		L	W	H	φD
	TH-T25		63	51	81	4.5

Produktionsproces
