Termisk overbelastningsrelæ TH-T25 18A

I en verden af ​​motorbeskyttelse betyder universel justerbarhed fleksibilitet, men det medfører også kompleksiteten af ​​fejlretning og risikoen for inkonsistente parametre. China SPX Thermal Overload Relay TH-T25 18A går i den modsatte retning. Det er ikke et bredt justerbart værktøj, men et "sikkerheds-id-kort" præcist støbt til en mærkestrøm på 18A motor. På fabrikken er den endelige kalibrering afsluttet med dens kernebeskyttelsesparameter -18A indstillet strøm, hvilket sikrer, at hvert produkt kan give den bedst matchende beskyttelse til motorer med det specifikke effektniveau ud af kassen. Det repræsenterer en effektiv ingeniørfilosofi, der forfølger standardisering, konsistens og brugervenlighed.

Fordel:

Produktet er blevet dybt kalibreret omkring 18A i fremstillingsprocessen, og de termiske egenskaber af bimetalstrimlen og den mekaniske tilpasning af udløsermekanismen har nået deres optimale på dette tidspunkt. Brugere behøver ikke foretage justeringer på stedet, hvilket fundamentalt eliminerer for tidlige eller forsinkede beskyttelseshandlinger forårsaget af unøjagtig manuel kalibrering.
Ved fremstilling af komplet udstyr eller batchprojekter kan brugen af ​​termisk overbelastningsrelæ TH-T25 18A på lager gøre beskyttelsesegenskaberne for alle motorer med samme effekt meget konsistente, hvilket forbedrer standardiseringen og pålideligheden af ​​det overordnede system.
Indstillingsstrømmen på 18A svarer nøjagtigt til det almindelige trefasede motoreffektområde på 7,5 kW til 9 kW under 380V spænding, hvilket gør den til en ideel partner for mange ventilatorer, vandpumper og mellemstore mekaniske drivmotorer.
Den termiske kapacitet og varmeafledningsmodellen af ​​det termiske overbelastningsrelæ TH-T25 18A termiske element er optimeret til opvarmningsegenskaberne for motorer på dette nuværende niveau, som mere realistisk kan simulere temperaturstigningsprocessen for motorviklinger under overbelastning, hyppig startstop og andre arbejdsforhold.
Ingeniører og installatører behøver ikke at konsultere kurvediagrammer eller bruge skruetrækkere til at justere, de kan installere ledninger direkte, hvilket i høj grad sparer fejlretningstid og reducerer menneskelige fejl.

Typiske anvendelsesscenarier

Kernebeskyttelse til 7,5kW-9kW cirkulerende vandpumper og fødevandsboosterpumper.
Overbelastningsbeskyttelse til små luftkompressorer, drivremsmotorer og blandeblandere.
Strømbeskyttelsesenhed til mellemstore fan coil-enheder og friskluftsventilatorer.
Udstyrsproducenten bruger det termiske overbelastningsrelæ TH-T25 18A som en standardiseret, fejlretningsfri beskyttende komponent på en af ​​deres modeller med fast strøm.

Det termiske STH-T25-relæ er velegnet til S-M20/25 AC-kontaktor

Ramme (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Egnet AC kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux kontakt struktur	Manuel eller automatisk retum
Juster områdevalg (A)	Vælg (A)	Juster område (A)	Vælg (A)		Juster område (A)		Vælg (A)	Juster område (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9-13
	3,6A	2,8~4,4	15A		12-18
	5A	4~6	19A		16-22
	6,6A	5,2~8	22A		18-26
	9A	7~11	29A		24~34
	11A	9-13	35A		30~40
Aux kontakt struktur	1a1b(1NO+1NC)

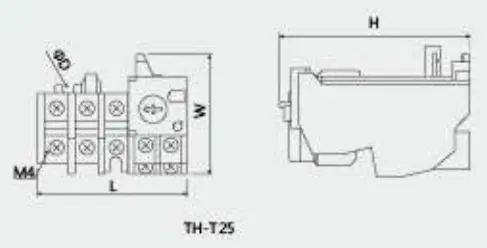

Disposition og monteringsdimension
	Type		L	W	H	φD
	TH-T25		63	51	81	4.5
