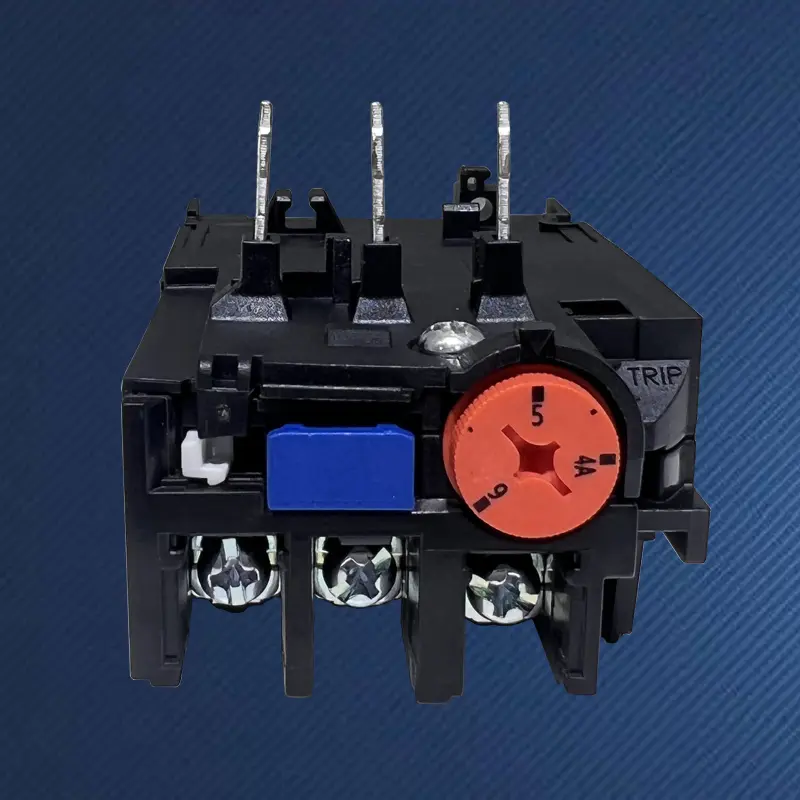

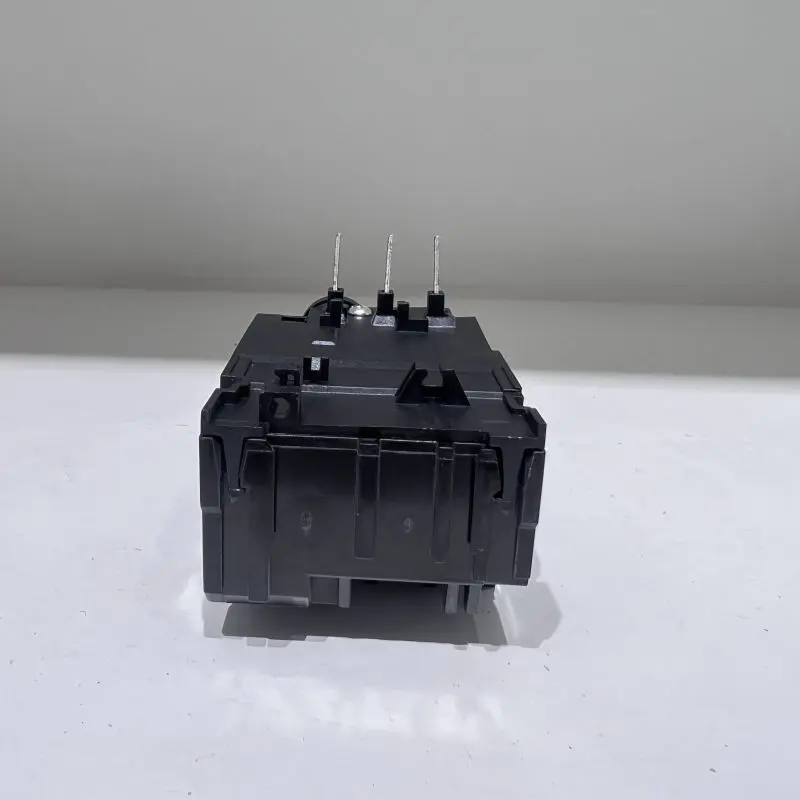

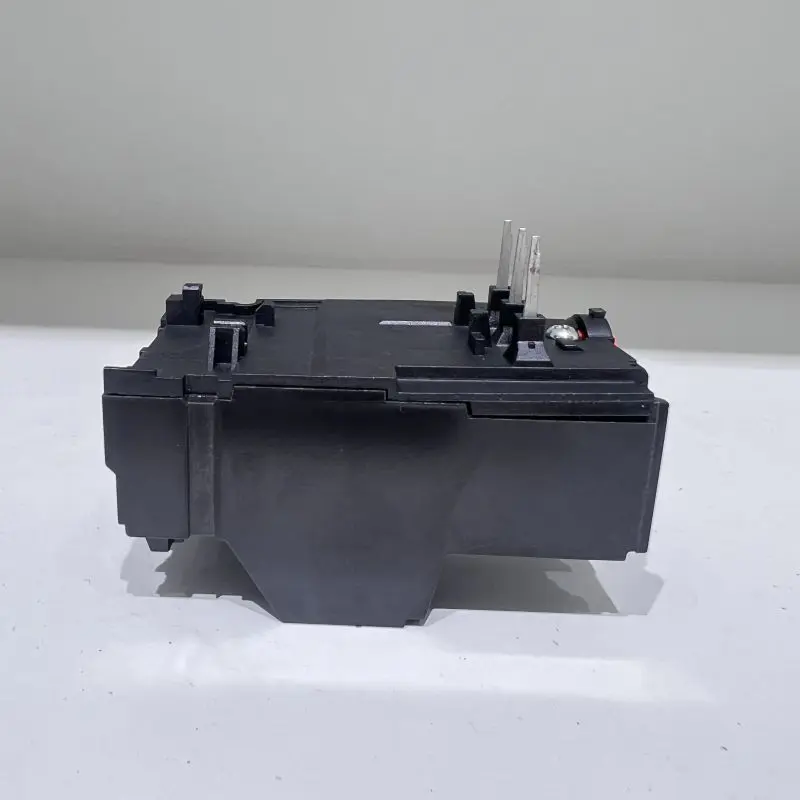

TH-N12 termisk overbelastningsrelæ

Inden for industriel strømfordeling og automatiseringsstyring findes der et stort antal små og mellemstore motorer, og deres beskyttelseskrav kræver både præcision og pålidelighed samt nem integration og vedligeholdelse. SPX-fabrikkens høje kvalitet og CE-certificerede TH-N12 Thermal Overload Relay er et standardiseret beskyttelsesmodul designet til at imødekomme denne udbredte efterspørgsel. Den forfølger ikke ekstrem bred rækkevidde, men giver meget moden og ensartet beskyttelsesydelse inden for et optimeret strømområde. Uanset om det er integreret i nye motorstartere eller bruges til vedligeholdelse og udskiftning af eksisterende systemer, giver TH-N12 brugerne en bekymringsfri, pålidelig og let at administrere beskyttelsesløsning med dens standardiserede grænseflade og klare justeringsskala.

Feature

Den centrale justeringsknap har en tydelig skala for strømværdier, som giver brugerne mulighed for visuelt og præcist at indstille i henhold til motorens mærkestrøm. Betjeningen er intuitiv, hvilket reducerer gætteri og fejl under fejlretningsprocessen.
Produktdesignet har et trip-indikatorvindue (normalt en fremtrædende farveændring) og en manuel nulstillingsknap, der gør enhedens status klar med et øjeblik til hurtig fejldiagnose og systemgendannelse.
SPX højkvalitets TH-N12 termisk overbelastningsrelæ er baseret på det klassiske bimetalliske strimmelopvarmnings- og bøjningsprincip, der giver overbelastningsbeskyttelse, der matcher motorens termiske egenskaber. Den indbyggede differentielle styreplademekanisme sikrer muligheden for at accelerere udløsningsreaktionen på fasefejl og alvorlige trefasede ubalancefejl.
Normalt designet til direkte plug-in-installation med små AC-kontaktorer af samme serie eller specificerede modeller, danner TH-N12 termisk overbelastningsrelæ en kompakt og pålidelig elektromagnetisk starter, der sparer installationsplads og ledningstid.
Modeller af høj kvalitet vil inkludere kompensation for omgivelsestemperatur for at afbøde virkningen af ​​ændringer i omgivelsestemperaturen på bimetalstrimlens driftsegenskaber, hvilket sikrer stabiliteten af ​​TH-N12 termisk overbelastningsrelæbeskyttelse over et bredere temperaturområde.
Skallen kan give grundlæggende støv- og utilsigtet berøringsbeskyttelse til interne præcisionsmekanismer og er velegnet til installation i forskellige styreskabe.

Vigtigste applikationsscenarier

TH-N12 er velegnet til små og mellemstore applikationer, der kræver pålidelig beskyttelse og begrænset plads:
Motorbeskyttelse til pakkemaskiner, små transportører, blandere, ventilatorer og andet udstyr.
Enkeltmaskinestyring af automatiske døre, ventilationsudstyr, vandpumper mv.
Som standard beskyttelsestilbehør til udførelsesenheden (kontaktoren) ved udgangsenden af ​​PLC eller controller.
TH-N12 Thermal Overload Relay, som en meget brugt universel model, er almindeligt anvendt til at erstatte beskadigede termiske relæer af samme type i gamle systemer.

Det termiske STH-N12-relæ er velegnet til S-C10/12 AC-kontaktor

Ramme (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Egnet AC kontaktor	S-C10/12		S-C21/25		S-C50/95
Aux kontakt struktur	Manuel eller automatisk retum
Juster områdevalg (A)	Vælg (A)	Juster område (A)	Vælg (A)	Juster område (A)	Vælg (A)	Juster område (A)
	0,24A	0,2~0,32	1,3A	1~1,6	15A	12-18
	0,35A	0,28~0,42	1,7A	1,4~2,0	19A	16-22
	0,5A	0,4~0,6	2.1A	1,7~2,5	22A	18-26
	0,7A	0,55~0,85	2,5A	2~3	29A	24~34
	0,9A	0,7~1,1	3,6A	2,8~4,4	35A	30~40
	1,3A	1~1,6	5A	4~6	42A	34~50
	1,7A	1,4~2,0	6,6A	5,2~8	54A	43~65
	2.1A	1,7~2,5	9A	7~11	67A	54~80
	2,5A	2~3	11A	9-13	82A	65~93
	3,6A	2,8~4,4	15A	12-18	95A	85~105
	5A	4~6	19A	16-22
	6,6A	5,2~8	22A	18-26
	9A	7~11	29A	24~34
	11A	9-13	35A	30~40
Aux kontakt struktur	1a1b(1NO+1NC)

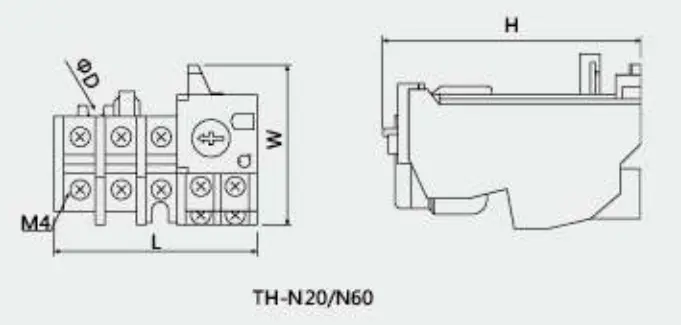

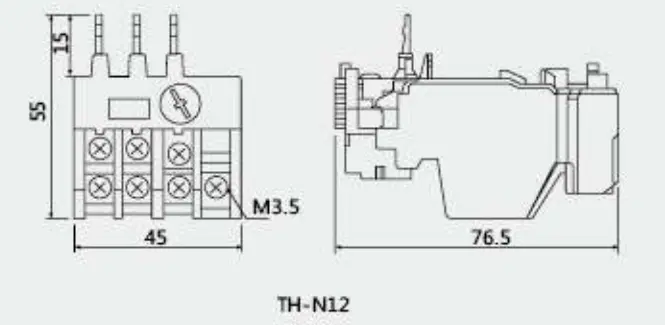

Disposition og monteringsdimension
	Type		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
