TH-T18 0,35A termisk relæ

I automationsinstrumenter, præcisionsdrev og mindre udstyr er der et stort antal trefasede mikromotorer med en effekt på kun et par hundrede watt. Mærkestrømmen for disse motorer er ekstremt lille (normalt under 1A), og beskyttelseskurven for generelle termiske relæer inden for dette område er ofte ikke præcis nok til at opnå effektiv beskyttelse. SPX holdbare TH-T18 0,35A termisk relæ er en professionel løsning designet til så små strømapplikationer. Den opnår høj følsomhed og stabilitetsbeskyttelse ved 0,35A strøm gennem miniaturisering og præcisionsdesign af bimetalliske pladematerialer, varmeelementer og handlingsmekanismer, hvilket udfylder hullet i specialiseret beskyttelse til mikromotorer.

Funktioner:

SPX fabrikkens højkvalitets TH-T18 0,35A termiske relæ har gennemgået en speciel termisk mekanisk strukturel optimering for at imødegå den svage varme genereret af små strømme omkring 0,35A. Dette sikrer, at den bimetalliske strimmel kan producere tilstrækkelig og præcis deformation, hvilket gør det muligt for den omvendte tidsbeskyttelsesfunktion at udløse pålideligt selv under små overbelastninger (såsom 1,1 gange In), og undgå beskyttelse af blinde vinkler.

TH-T18 sikrer ekstrem høj konsistens af beskyttelseskarakteristika mellem produkter gennem præcise fremstillingsprocesser, selv på mikroskalaen, hvor strømudsving på mikroampere-niveauet kan påvirke beskyttelsespunkterne, hvilket gør den velegnet til masseanvendelse i standardiserede mikroenheder. Udsøgt i størrelse, den kan tilsluttes direkte til mikro-AC-kontaktorer (såsom 9A~12A, hvilket giver en meget kompakt motorstyring, der kan spare meget plads til starteren) kabinet.

Fordel:

Kundetilpasset TH-T18 0,35A termisk relæ, som en ren elektromekanisk beskyttelseskomponent, kræver ikke ekstern strømforsyning og er fuldstændig ufølsom over for spændingsudsving, harmoniske og elektromagnetisk interferens i styresystemer. Den kan også fungere stabilt i komplekse mikrosystemer drevet af frekvensomformere eller skiftende strømforsyninger.

Selvom handlingsmekanismen er lille, er den stadig udstyret med tydelige manuelle reset-knapper og trip-indikeringsskilte, som letter statusgenkendelse og fejlnulstilling i tæt installerede mikrostyringsenheder.

Det termiske STH-T18-relæ er velegnet til S-M10/20 AC-kontaktor

Ramme (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Egnet AC kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux kontakt struktur	Manuel eller automatisk retum
Juster områdevalg (A)	Vælg (A)	Juster område (A)	Vælg (A)		Juster område (A)		Vælg (A)	Juster område (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7~2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8~4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2~8
	2.1A	1,7~2,5	9A		7~11
	2,5A	2~3	11A		9-13
	3,6A	2,8~4,4	15A		12-18
	5A	4~6	19A		16-22
	6,6A	5,2~8	22A		18-26
	9A	7~11	29A		24~34
	11A	9-13	35A		30~40
Aux kontakt struktur	1a1b(1NO+1NC)

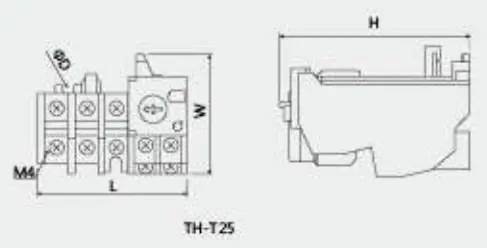

Disposition og monteringsdimension
	Type		L	W	H	φD
	TH-T25		63	51	81	4.5
