3P 200A støbt kabinet afbryder MCCB

I komplekse distributionsnetværk forbinder 200A strømknuder ofte hoveddistributionsskabet med flere store grenbelastninger eller beskytter direkte kritisk produktionsudstyr. SPX fabrikkens højkvalitets 3P 200A støbt kasseafbryder MCCB er designet til at påtage sig dette ansvar. Det er ikke kun kredsløbets tænd-sluk-kontakt, men også kerneudførelsesenheden til implementering af graderede og selektive beskyttelsesstrategier i distributionssystemet. Med sin overlegne ydeevne og justerbarhed sammenlignet med miniatureafbrydere, samt mere gunstige egenskaber end rammeafbrydere, har den med succes opnået en balance mellem beskyttelsesydelse, systemkoordinering og omkostninger, og er en uundværlig rygradskomponent i moderne distributionsdesign.

Fordel

Modellen af ​​3P 200A Circuit Breaker MCCB udstyret med elektronisk udløser understøtter lang forsinkelse, kort forsinkelse og øjeblikkelig tre-trins beskyttelse. Ved præcist at indstille den korte forsinkelsestid og strømværdien er det muligt at sikre fuldstændigt selektivt samarbejde med den lavere niveauafbryder, kun isolere det defekte kredsløb i tilfælde af fejl og sikre kontinuerlig strømforsyning til andre dele af systemet.

Både termisk magnetisk og elektronisk overbelastningsbeskyttelsesindstillinger kan justeres, hvilket giver ingeniører mulighed for nøjagtigt at matche den faktiske kabelstrømbærende kapacitet og belastningskarakteristika, hvilket undgår fejlbetjening og optimerer beskyttelseseffekterne.

Den skræddersyede 3P 200A støbte kasseafbryder MCCB giver en maksimal kortslutningsbrudkapacitet på op til 35kA til 50kA, som pålideligt kan afskære potentielle kortslutningsfejl i mellemstore distributionssystemer og effektivt beskytte opstrøms og nedstrøms elektrisk udstyr.

Det er praktisk at installere hjælpekontakter, alarmkontakter, shuntudløser, underspændingsudløsning osv., for at imødekomme forskellige behov såsom statusindikation, fjernbetjening og systemaflåsning.

Anvendelse

I fabriksværkstedets distributionsskab tjener 3P 200A støbt kasseafbryder MCCB som hoveddistributionsafbryder for et bestemt område eller produktionslinje.
3P 200A Circuit Breaker MCCB bruges til nettilslutning og beskyttelse af vandbehandling, kommunikationsbasestationer og udgangsterminaler på mellemstore fotovoltaiske invertere.

SPX SM50-250 serien af ​​støbt kabinet afbryder MCCB parameter

Ramme (A)		SM50-250(NF-CV)
Nominel strøm i(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Nominel spænding (V)		AC 400V
Nominel isolationsspænding (V)		AC 690V
Antal stænger		3			4
Begrænset brudkapacitet		C	S	H	C	S	H
Kortslutningsafbrydelseskapacitet (kA) AC400V		18	30	50	18	30	50
Betjen kortslutning (kA) AC400V		9	15	25	9	15	25

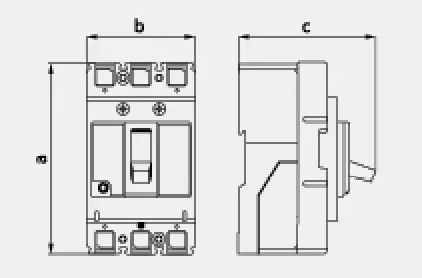

Profilbillede
	a	165			165
	b	105			140
	c	90			90

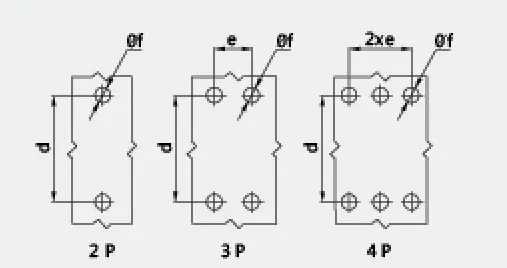

Monteringsbillede
	d	126			126
	e	35			35
	f	5			5
Maskinens levetid		4000
Elektrisk levetid		2000
Elektrisk betjeningsenhed (MD)		●
Udvendigt drejehåndtag		●
Automatisk udløsningsanordning		Termisk-magnetisk
