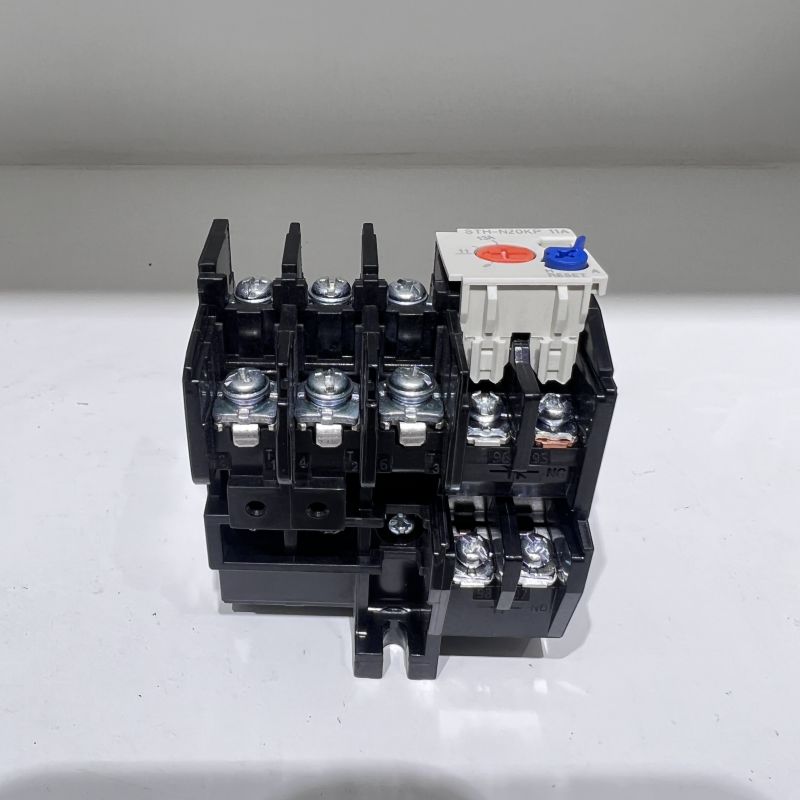

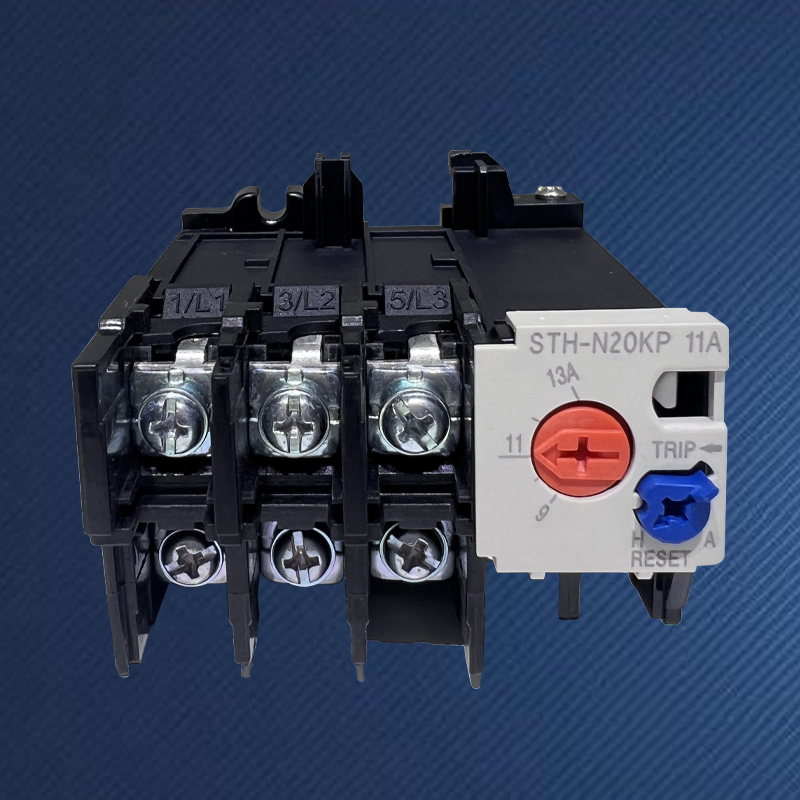

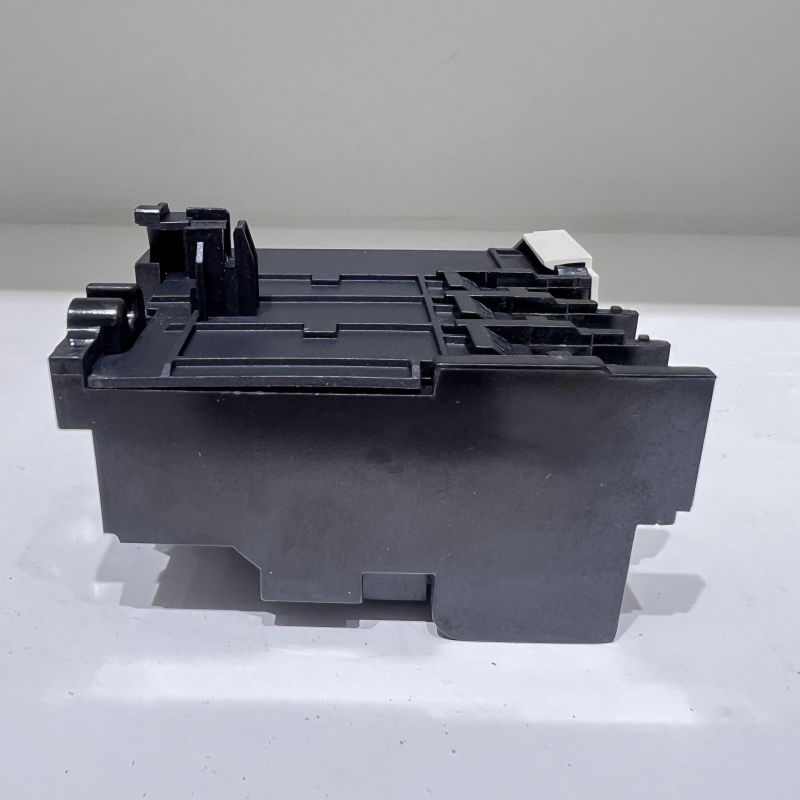

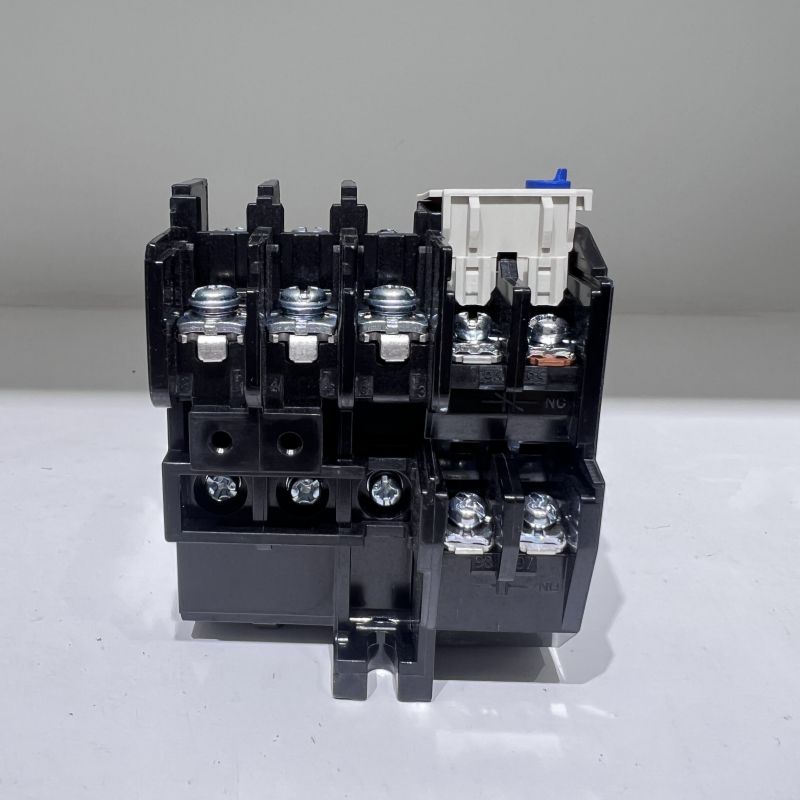

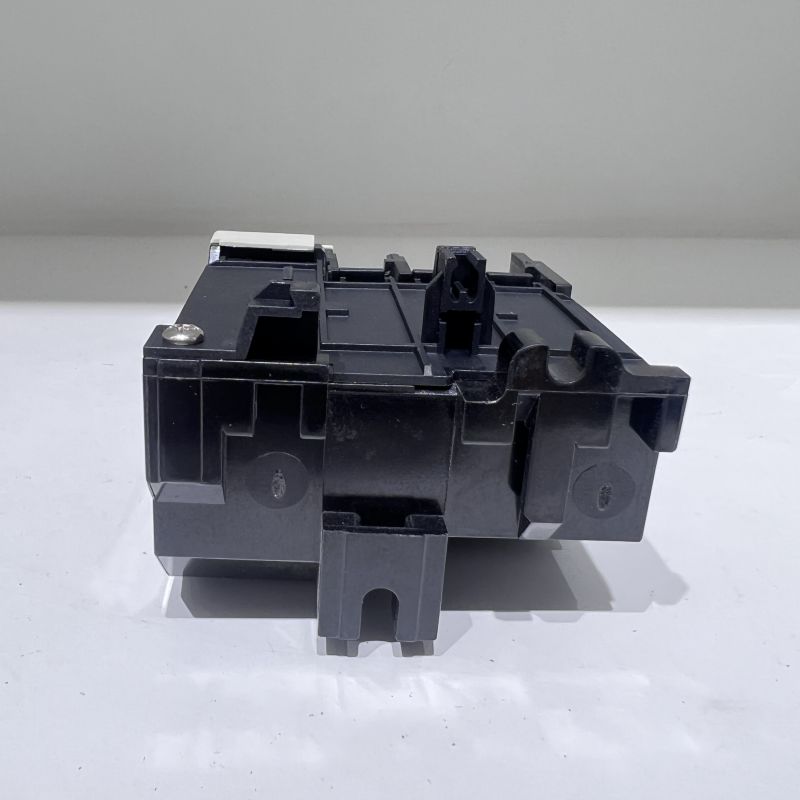

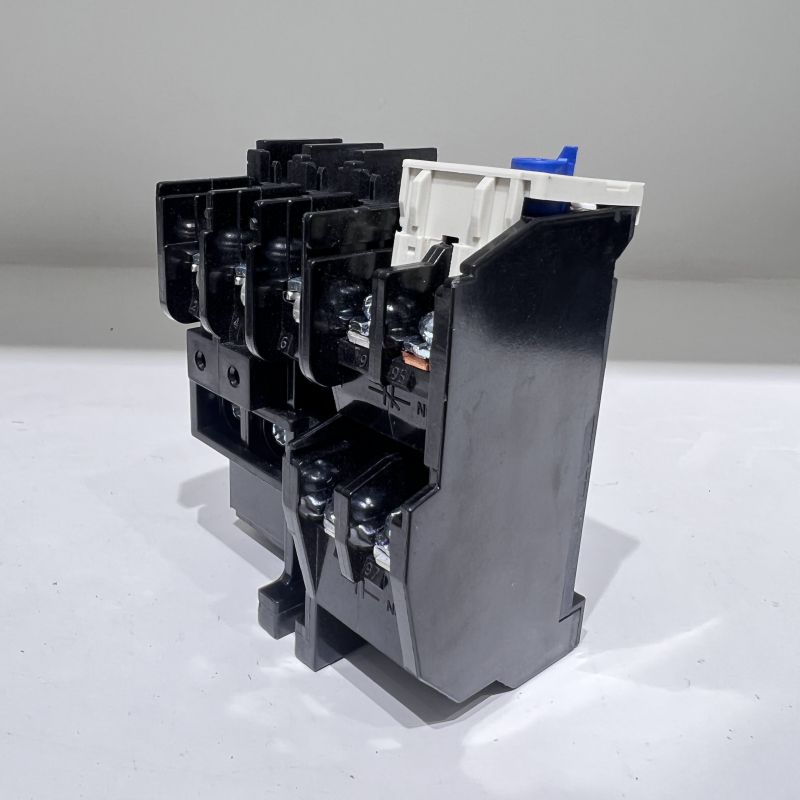

Motor overbelastningsbeskyttelse termisk relæ

Langt de fleste skader på elektriske motorer er ikke forårsaget af kortvarige katastrofer, men snarere af den langsomme ødelæggelse af isoleringslaget på grund af langvarig 'fejldrift' forårsaget af vedvarende overophedning. SPX højkvalitets motoroverbelastningsbeskyttelse termisk relæ er den ultimative løsning på denne progressive trussel. Det er ikke en simpel strømafbryder, men et sofistikeret termisk energisimulerings- og styringssystem. De bimetalliske komponenter indeni, som den "eksterne simulerede vikling" af en motor, deformeres på grund af den varme, der genereres, når strømmen løber igennem, hvilket nøjagtigt gengiver den reelle temperaturstigning inde i motoren. Når denne' in vitro-model 'bestemmer overophedning, betyder det, at motorlegemet også har nået det sikkerhedskritiske punkt, og beskyttelsen udløses øjeblikkeligt. Dette er en direkte og dybtgående beskyttelsesfilosofi baseret på fysikkens love.

Den bimetalliske strimmel forbundet i serie i motorens hovedkredsløb genererer tilsvarende varme med strømmens størrelse. De forskellige termiske udvidelseskoefficienter af dets to lag af metal får bladet til at bøje til den ene side.
Bøj og skub håndtaget, og efter et stykke tid omvendt proportional med sværhedsgraden af ​​overbelastningen afbrydes endelig den normalt lukkede kontrolkontakt. Det kan for eksempel tage snesevis af minutter at køre med 1,2 gange den nominelle strøm, mens det kun tager et par sekunder ved 6 gange strømmen. Denne omvendte tidskarakteristik passer perfekt til motorens termiske udholdenhedskurve, som kan modstå kortvarige store overbelastninger, men ikke kan tolerere langvarige små overbelastninger.
Den tilpassede motoroverbelastningsbeskyttelse termisk relæbeskyttelse stammer fra materialets fysiske egenskaber og kan instinktivt simulere den termiske opførsel af motorviklingen uden nogen ekstern programmering eller strømforsyning. Denne pålidelighed baseret på naturlove er forankret i materialevidenskab og er ikke påvirket af softwaresårbarheder, elektromagnetisk interferens eller netudsving.

For langsigtet "sub-health"-drift på 105 % -150 % nominel strøm, kan elektroniske enheder ignoreres på grund af tærskelindstilling eller signalfiltrering, men varmen fra termiske relæer vil fortsætte med at akkumulere indtil pålidelig drift, hvilket specifikt forebygger og behandler denne "kroniske sygdom", der fører til isolationsældning.
Når der opstår et fasesvigt eller alvorlig ubalance, stiger strømmen af ​​den raske fase kraftigt. Den interne differentialmekanisme i Motor Overload Protection Thermal Relay (såsom "fasefejlsdetektor") kan fremskynde udløsningsprocessen betydeligt og give effektiv beskyttelse mod fasefejl.
Intet behov for ekstra strømforsyning, al metal og højtydende ingeniørplaststruktur. På barske industriområder med støv, fugt, høj temperatur og stærk elektromagnetisk interferens demonstrerer den den overlevelsesevne og stabilitet, som elektroniske enheder ikke kan matche.
